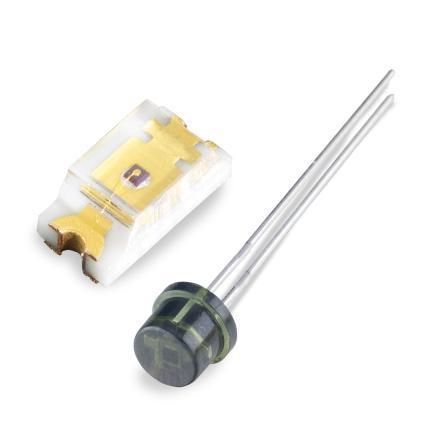

Silizium-Fotodiode VTB1013BH

wellenlängenempfindlich

Produktübersicht
Der VTB1013BH ist eine Silizium-Photodiode in einem hermetischen TO-46-Gehäuse mit flacher Fensterfront und integriertem IR-Sperrfilter, um die Empfindlichkeit auf den sichtbaren Spektralbereich zu begrenzen. Sie verfügt über eine aktive Fläche von 1.6 mm², ist primär für den photovoltaischen Betrieb vorgesehen, kann jedoch mit einer kleinen Sperrspannung betrieben werden, und wurde für sehr hohen Shuntwiderstand und sehr niedrigen Dunkelstrom ausgelegt, wodurch geringe Offsetwerte in transimpedanten Verstärkerschaltungen mit hoher Verstärkung erzielt werden.

Merkmale & Vorteile:

• Sichtbarer Spektralbereich
• Linearität 1%–2% über 7 bis 9 Dekaden
• Sehr niedriger Dunkelstrom
• Sehr hoher Shuntwiderstand
• RoHS-konform

Anwendungen:

• Innen- und Außenlichtsteuerung und Lichtschaltung
• Dimmfunktion für Fahrzeug-Scheinwerfer
• Display-Kontraststeuerung
• Energieeinsparung

Technische Daten:

• Aktive Fläche = 1.6 mm²
• Kurzschlussstrom = Minimum 0.8 µA bei 100 fc, 2850 K
• Dunkelstrom = Maximum 20 pA bei 2 V Sperrspannung
• Junction-Kapazität = Typisch 0.31 nF bei 0 V Bias
• Spektralbereich = 330 nm bis 720 nm
• Peak-Spektralantwort = 580 nm
• Empfindlichkeit bei Peak-Wellenlänge = Typisch 0.29 A/W
• Winkelantwort = ±35° bei 50% Response
