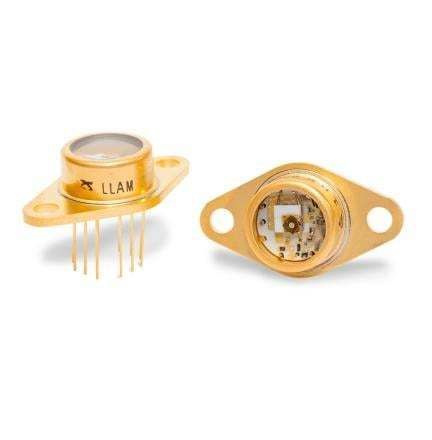

Lawinenfotodioden-Modul (APD) LLAM-1550E-R2AH

Produktübersicht
Der LLAM-1550E-R2AH ist ein analoger Avalanche-Photodioden-(APD)-Empfängermodul für niedrige Lichtpegel und hohe Geschwindigkeit, das einen 1550 nm InGaAs-APD, einen thermoelektrischen (TE) Kühler und einen integrierten Vorverstärker in einem hermetisch abgeschlossenen TO-66-Flanschgehäuse kombiniert. Das Modul bietet 50 MHz Bandbreite und eine hohe Schadensschwelle für anspruchsvolle industrielle Mess- und optische Kommunikationsanwendungen.

Serienbeschreibung
Die LLAM-Serie vereint APD-Chip, TE-Kühlung und Vorverstärker in einem modifizierten 12-poligen TO-66-Flansch. Das hermetische, RoHS-konforme Design vereinfacht die Montage und verbessert die Wärmeableitung. Die TE-Kühlung reduziert Rauschen und gewährleistet eine stabile Responsivität im Temperaturbereich von 5°C bis 40°C Umgebungstemperatur, was konsistente analoge Detektionsleistung ermöglicht.

Eingebauter Detektor
Der LLAM-1550E-R2AH enthält den Excelitas C30662EH InGaAs-APD.

Anwendungen

• Laser-Entfernungsmessung
• Zielerkennung
• Verteilte Temperaturmessung (DTS)
• Konfokale Mikroskopie
• Analytische Instrumentierung
• Hochgeschwindigkeits-Freiraum-Optische Kommunikation

Technische Daten (Auszug)
Rauschäquivalente Leistung: 150–180 fW/√Hz bei 1300 nm; 130–160 fW/√Hz bei 1550 nm.

Technische Merkmale

• Detektortyp: 1550 nm InGaAs-APD (Excelitas C30662EH enthalten)
• Empfängertyp: Analoger APD-Empfängermodul mit integriertem Vorverstärker
• Bandbreite: 50 MHz
• APD-Aktivfläche: 200 µm
• Gehäuse: Modifizierter 12-poliger TO-66-Flansch, hermetisch verschlossen
• Thermomanagement: TE-Kühler für geringeres Rauschen und stabile Responsivität von 5°C bis 40°C
• Konformität: RoHS
• Hohe Schadensschwelle
