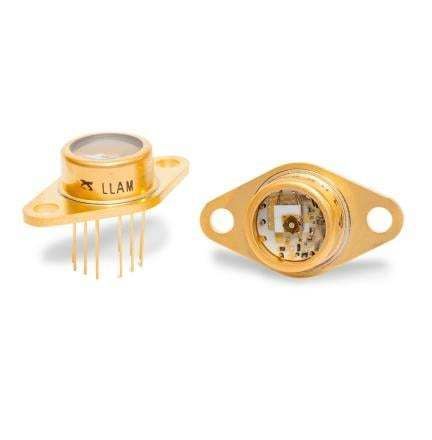

Lawinenfotodioden-Modul (APD) LLAM-1550-R2AH

Produktübersicht
Der LLAM-1550-R2AH ist ein hochfrequentes Analog-Empfängermodul mit Avalanche-Photodiode (APD) für schwache Lichtsignale, ausgelegt für 1550 nm InGaAs-Detektion. Das Modul integriert einen thermoelektrischen Kühler und einen Vorverstärker und bietet eine Bandbreite von 50 MHz.

Serienbeschreibung
Die LLAM-Serie vereint einen APD-Chip, thermoelektrische (TE) Kühlung und einen Vorverstärker in einem hermetisch dicht verschlossenen Gehäuse mit modifiziertem 12-poligem TO-66-Flansch. Das kompakte Einpaket-Design ist RoHS-konform und ermöglicht zusätzliche Wärmeableitung. Die TE-Kühlung stabilisiert die Empfindlichkeit und reduziert das Rauschen im Umgebungstemperaturbereich von 5°C bis 40°C.

APD
Dieses Modell enthält die Excelitas C30662EH APD (InGaAs) für 1550 nm.

Anwendungen

• Laserentfernungsmessung
• Zielerkennung
• Verteilte Temperaturmessung (DTS)
• Konfokale Mikroskopie
• Analytische Messgeräte
• Hochgeschwindigkeits-Freiraum-Optische Kommunikation

Leistung / Rauschen
Typisches rauschäquivalentes Leistungsniveau: 150–180 fW/√Hz bei 1300 nm; 130–160 fW/√Hz bei 1550 nm.

Technische Daten

• Modell: LLAM-1550-R2AH
• Detektortyp: InGaAs Avalanche-Photodiode (APD), beinhaltet Excelitas C30662EH
• Nominale Wellenlänge: 1550 nm
• Aktive Fläche / Faserdurchmesser: 200 µm
• Gehäuse: modifizierter 12-poliger TO-66-Flansch, hermetisch verschlossen
• Thermische Kontrolle: integrierter thermoelektrischer (TE) Kühler
• Vorverstärker: integrierter Vorverstärker
• Bandbreite: 50 MHz
• Rauschen (typisch): 150–180 fW/√Hz bei 1300 nm; 130–160 fW/√Hz bei 1550 nm
• Betriebsverhalten: TE-Kühler sorgt für geringeres Rauschen und konstante Empfindlichkeit von 5°C bis 40°C
• Konformität: RoHS-konform
