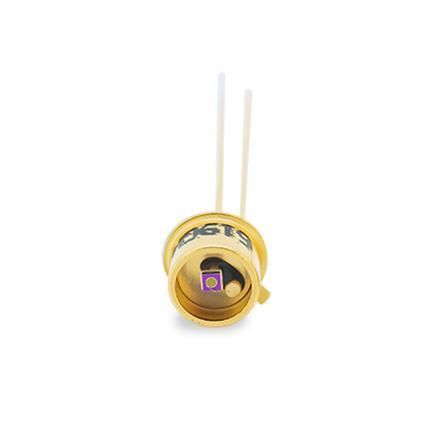

Infrarot-Fotodiode C30619GH-LC

InGaAsLIDARPIN

Produktbeschreibung
Der C30619GH-LC ist eine großflächige InGaAs PIN-Photodiode mit einem aktiven Chipdurchmesser von 0,5 mm im TO-18-Gehäuse mit flacher Glasfenster. Sie bietet hohe Quanteneffizienz im Bereich 800 nm bis 1700 nm. Das Bauteil zeichnet sich durch eine ultra-niedrige Kapazität (etwa die Hälfte eines Standardtyps) aus, was ≈2× die 3-dB-Bandbreite ermöglicht, sowie durch hohe Empfindlichkeit, hohen Shunt-Widerstand und geringen Dunkelstrom. Typische Geräte zeigen eine Nichtlinearität < 1% und eine Gleichmäßigkeit innerhalb von 2% über die aktive Fläche.

Merkmale & Vorteile

• Ultra-niedrige Kapazität
• Hohe Empfindlichkeit bei 1300 nm und 1550 nm
• Aktiver Durchmesser: 0,5 mm
• Hohe Linearität über großen Dynamikbereich
• Verfügbar in verschiedenen robusten TO-Gehäusen
• Anpassungen möglich (z. B. TEC)
• RoHS-konform

Anwendungen

• Optisches Leistungsmessgerät
• Faseroptische Prüf- und Kommunikationstechnik
• Nahinfrarot-Spektroskopie
• Laser-Profilierungsstationen
• Messtechnik
• LiDAR

Technische Daten

• Empfindlichkeit (Responsivity): 0,20 A/W bei 850 nm
• Empfindlichkeit (Responsivity): 0,90 A/W bei 1300 nm
• Empfindlichkeit (Responsivity): 1,05 A/W bei 1550 nm
• Aktiver Durchmesser: 0,5 mm
• Gehäuse: TO-18 mit flacher Glasfenster
• Spektraler Bereich / hohe Quanteneffizienz: 800 nm bis 1700 nm
• Ultra-niedrige Kapazität (≈ Hälfte der Standardkapazität), was ≈2× 3-dB-Bandbreite ergibt
• Hoher Shunt-Widerstand und niedriger Dunkelstrom
• Typische Nichtlinearität < 1%
• Gleichmäßigkeit innerhalb von 2% über die aktive Fläche
• Verfügbar in robusten TO-Gehäusen; Anpassungen wie TEC möglich
• RoHS-konform
