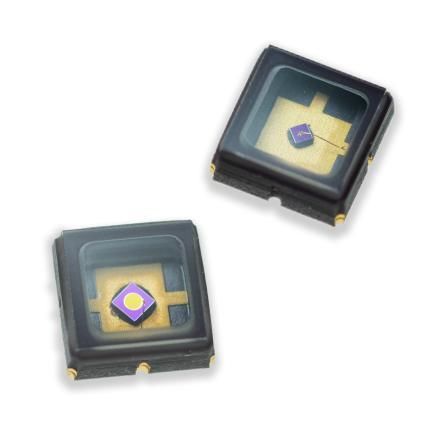

Infrarot-Fotodiode C30617L-100

LIDARInGaAswellenlängenempfindlich

Produktübersicht
Der C30617L-100 ist eine InGaAs PIN-Photodiode mit einem aktiven Chipdurchmesser von 100 μm in einem keramischen SMD-Gehäuse mit Fenster. Sie bietet hohe Quantenwirkungsgrad von 960 nm bis 1700 nm, niedrige Kapazität für erhöhte Bandbreite sowie hohen Serienwiderstand für verbesserte Empfindlichkeit, Linearität und Gleichmäßigkeit (≤2%) über die aktive Fläche.

Anwendungen

• Hochvolumige Consumer-Anwendungen
• Telekommunikation
• Messtechnik / Instrumentierung
• Hochgeschwindigkeits-Schalter
• Optische Zeitreferenz für Laser-Entfernungsmesser
• LiDAR

Merkmale & Vorteile

• Bandbreite bis zu 3,5 GHz
• Hohe Responsivität bei 1300 nm und 1550 nm
• Aktive Flächendurchmesser: 100 μm
• Niedrige Kapazität (Typ. 0,6 pF)
• Kompaktes keramisches SMD-Gehäuse mit Fenster
• Anpassbar (z. B. optische Filter)
• RoHS-konform

Technische Daten

• Durchbruchspannung: 60 V
• Betriebsspannung: 5 V
• Kapazität: Typ. 0,6 pF
• Dunkelstrom: Typ. <1,0 nA
• Dunkelrauschen: Typ. <0,03 pA/√Hz
• Gehäuse: keramisches SMD mit Fenster
• Wellenlängenbereich / Hoher Quantenwirkungsgrad: 960 nm bis 1700 nm
• Hohe Responsivität bei 1300 nm und 1550 nm
• Responsivität: Typ. 1,05 A/W @ 1550 nm
• Anstiegs-/Abfallzeit: Typ. 0,07 ns
• Aktiver Flächendurchmesser: 100 μm
• Linearität und Gleichmäßigkeit: ≤2% über die aktive Fläche
