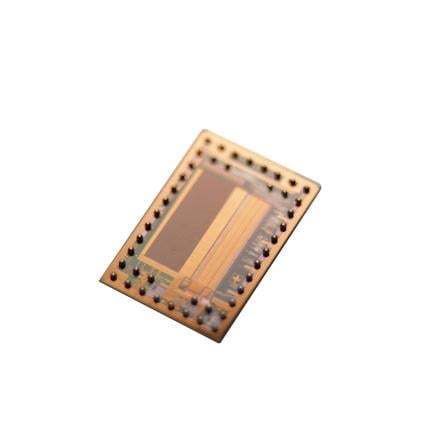

TOF-Sensor XTOF-101-A

Produktübersicht
Der XTOF-101-A ist ein monolithisches, vollständig integriertes fotoelektrisches CMOS Time-of-Flight System-on-Chip (SoC) zur optischen Distanzmessung und Objekterkennung. Er enthält einen 160 × 60 Pixel ToF-Bildsensor, einen integrierten LED- oder Lasertreiber, einen A/D-Wandler und einen On-Chip-Controller und bietet somit die komplette Signalerfassung und -verarbeitung auf einem einzigen Chip. Pro Pixel werden 12-Bit DCS-Abstandsdaten ausgegeben, erreichbar über eine hochgeschwindigkeitsfähige digitale 8-Bit parallele Video-Schnittstelle.

Hauptspezifikationen

• 160 × 60 Pixel ToF-Bildsensor
• Pixelabstand: 20 μm
• Quanteneffizienz: 90 % bei 850 nm
• Ausgangsdaten: 12-Bit DCS-Abstandsdaten pro Pixel
• Schnittstelle: digitale 8-Bit parallele Video-Schnittstelle, hohe Geschwindigkeit

Funktionen

• Niedriger Stromverbrauch: 300 mW
• Integrierter Beleuchtungstreiber bis zu 200 mA (On-Chip Hochleistungs-LED- oder Laserdiodentreiber)
• Sehr kleines Gehäusemaß: 6.3 × 4.2 mm
• Betriebsreichweite bis zu 240 m
• Bis zu 512 ToF-Bilder pro Sekunde
• Gute Umgebungslichtunterdrückung bis zu 100 kLux

Anwendungen

• Volumetrische Messung
• Türsensoren
• Kollisionsvermeidung
• Gestenerkennung

Technische Daten

• Gerätetyp: Monolithisches, vollständig integriertes fotoelektrisches CMOS Time-of-Flight SoC
• Sensorauflösung: 160 × 60 Pixel
• Pixelabstand: 20 μm
• Quanteneffizienz: 90 % bei 850 nm
• Ausgang pro Pixel: 12-Bit DCS-Abstandsdaten
• Schnittstelle: digitale 8-Bit parallele Video-Schnittstelle, hohe Geschwindigkeit
• Integrierte Komponenten: LED/Lasertreiber, A/D-Wandler, On-Chip-Controller
• Beleuchtungstreiber-Leistung: bis zu 200 mA
• Stromaufnahme: ~300 mW
• Betriebsreichweite: bis zu 240 m
• Max. Bildrate: bis zu 512 ToF-Bilder/s
• Gehäusemaß: 6.3 × 4.2 mm
• Umgebungslichtunterdrückung: bis zu 100 kLux
