Lawinenfotodioden-Modul (APD) C30737LH-230-81N

Produktübersicht

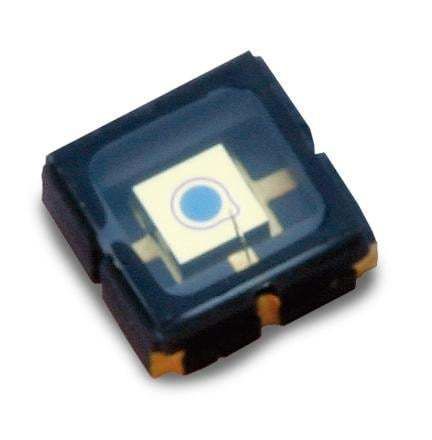

Die Silizium-Avalanche-Photodiode C30737LH-230-81N (Si APD) bietet eine verstärkte Empfindlichkeit bei 800 nm, einen aktiven Durchmesser von 230 µm und einen 635-nm-Bandpass auf der Glasfenster. Geliefert im leadless ceramic carrier (LCC) mit 3×3 mm Fenster, ist sie für hochgeschwindigkeits Detektion in kompakten Baugruppen optimiert.

Hauptmerkmale

• Optisches Bandpassfilter, zentriert bei 635 nm
• Niedriges Rauschen und sehr schnelle Anstiegszeiten über alle Wellenlängen; Frequenzgang > 1,5 GHz
• Aktiver Durchmesser 230 µm, optimiert für 800 nm
• Verstärkung ≈ 100 @ 635 nm; Empfindlichkeit 35 A/W bei 800 nm
• Leadless ceramic carrier (LCC) mit 3×3 mm Glasfenster

Anwendungen

• LiDAR und Time-of-Flight-Sensoren
• Laser-Entfernungsmessung und Telemetrie
• Sicherheits- und Scansysteme
• Kostensensitive, leistungsstarke Detektormodule

Spezifikationen
Aktiver Durchmesser: 230 µm
Wellenlänge der höchsten Empfindlichkeit: 635 nm
Durchbruchspannung Vbd: 120–210 V (Binning verfügbar)
Temperaturkoeffizient von Vop bei konstantem M: 0,5 V/°C
Verstärkung: 100 @ 635 nm
Empfindlichkeit: 35 A/W bei 800 nm
Dunkelstrom Id: 0,05–0,5 nA
Rauschstrom: 0,1 pA/√Hz
Kapazität: 1 pF
Anstiegs-/Abfallzeit: 0,2 ns (Rload = 50 Ω)
Durchtrittsfrequenz: 1,5 GHz
Lagerungstemperatur: -50 °C bis +100 °C
Betriebstemperatur: -40 °C bis +85 °C
Gehäuse: 3×3 mm Glasfenster, leadless ceramic carrier (LCC)
Fenster: 635 nm Bandpassfilter

Technische Daten

• Aktiver Durchmesser: 230 µm
• Wellenlänge der höchsten Empfindlichkeit: 635 nm
• Durchbruchspannung Vbd: 120–210 V (Binning verfügbar)
• Temperaturkoeffizient von Vop bei konstantem M: 0,5 V/°C
• Verstärkung: 100 @ 635 nm
• Empfindlichkeit: 35 A/W bei 800 nm
• Dunkelstrom Id: 0,05–0,5 nA
• Rauschstrom: 0,1 pA/√Hz
• Kapazität: 1 pF
• Anstiegs-/Abfallzeit: 0,2 ns (Rload = 50 Ω)
• Durchtrittsfrequenz: 1,5 GHz
• Lagerungstemperatur: -50 °C bis +100 °C
• Betriebstemperatur: -40 °C bis +85 °C
• Gehäuse: 3×3 mm Glasfenster, leadless ceramic carrier (LCC)
• Fenster: 635 nm Bandpassfilter
