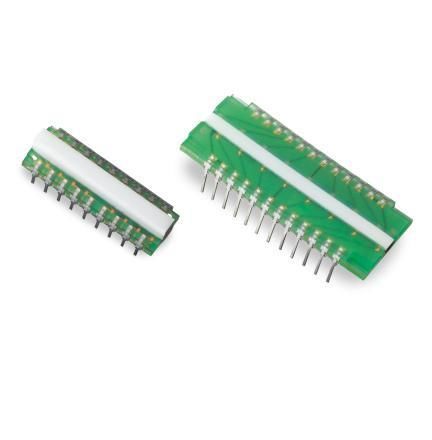

Fotodioden Array / chip on carrier VTA1616H-H-NC-00-0

Produktübersicht
Der VTA1616H-H-NC-00-0 ist ein Silizium-Photodioden-Array (PDA) mit 16 Einzelkanälen und einem Rasterabstand von 1,6 mm, ausgelegt für Röntgendetektion. Er ist optional mit Szintillatorkristallen für Hochenergie-Detektion lieferbar und kann in Dual-Energy-Architekturen mit der Serie VTA1616H-L kombiniert werden.

Serienbeschreibung
Die VTA1616H-Serie bietet ein hochauflösendes 16-Kanal-Photodioden-Array, wobei die einzelnen Photodioden direkt auf einer FR-4-Leiterplatte montiert sind. Der Standard-Rasterabstand beträgt 1,6 mm; andere Raster sind als Standardoptionen erhältlich oder können nach Kundenspezifikation gefertigt werden.

Aufbau und Optionen
Das Bauteil ist in einem vergießten, röntgenstrahlenbeständigen, optisch transparenten Material encapsuliert, um die Dioden und die Elektronik zu schützen. Teile sind mit oder ohne aufgebrachten Szintillator über dem aktiven Bereich erhältlich, um Röntgenstrahlen in sichtbare Photonen umzuwandeln.

Anwendungen
Entwickelt für die Integration in Röntgendetektionssysteme, einschließlich Single- und Dual-Energy-Bildgebung und Prüfanwendungen. Geeignet für medizinische Bildgebung, Sicherheits-Scanner und industrielle zerstörungsfreie Prüfungen, wenn korrekt in die Systemarchitektur integriert.

Hauptmerkmale

• 16 Kanäle bei 1,6 mm Rasterabstand
• Silizium-Photodioden mit sehr niedrigem Dunkelstrom
• Hoher Signal-zu-Rausch-Abstand
• Optionale Szintillatorkristalle zur Umwandlung von Röntgenstrahlen in sichtbare Photonen
• Kompatibel mit Single- und Dual-Energy-Konfigurationen; kombinierbar mit VTA1616H-L für Niederenergiedetektion

Technische Spezifikationen

• Serie: VTA1616H Series
• Anzahl Elemente: 16 Einzel-Photodioden
• Rasterabstand (Sensor-zu-Sensor-Abstand): 1,6 mm (Standard; andere Raster verfügbar)
• Montage: Photodioden direkt auf FR-4 PCB montiert
• Encapsulant: Vergossen, röntgenstrahlenbeständig, optisch transparentes Material
• Szintillator: Optional, über dem aktiven Bereich montiert zur Umwandlung von Röntgenstrahlen in sichtbare Photonen
• Anwendung: Röntgendetektion; geeignet für Single- oder Dual-Energy-Architekturen
