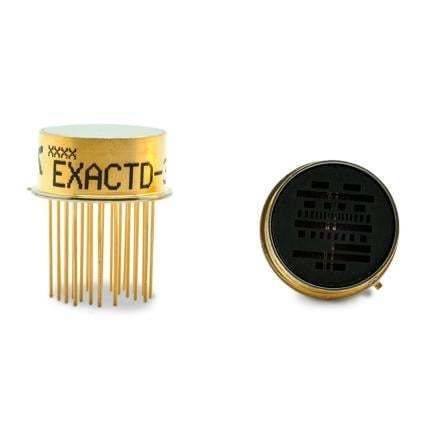

Fotodioden Array / InGaAs EXACTD-362

Produktübersicht Die Excelitas EXACTD® Plattform ist für Laser-Warnempfängersysteme (Laser Warning Receiver, LWR) entwickelt, um Winkel des Eintreffens (Angle-of-Arrival, AoA) aus direkten und gestreuten Laseremissionen von Entfernungsmessern, Zielbezeichnern und aktiven elektro-optischen Systemen präzise zu erfassen. Das kompakte TO-8 Modul integriert Si- und InGaAs-Detektorarrays zur Erweiterung des Spektralbereichs und liefert codierte AoA-Ausgaben für die Integration in luft- und verteidigungsbezogene Sensorsysteme.

Wesentliche Details Der EXACTD-362 verwendet einen 6-Bit-Gray-Code zur Codierung des einfallenden AoA und erreicht eine Winkellösung von ±0,8° in Azimut oder Elevation je nach Modulorientierung über ein Sichtfeld von ±45°. Kombinierte Si- und InGaAs-Detektoren bieten eine spektrale Empfindlichkeit von 500–1650 nm im TO-8 Gehäuse mit separaten Niedrig- und Hochempfindlichkeitskanälen für einen großen Dynamikbereich.

Funktionen und Vorteile

• Spektraler Empfindlichkeitsbereich: 500–1650 nm (Si + InGaAs)
• 6-Bit-Gray-Code-Codierung für ±0,8° AoA-Genauigkeit in Azimut oder Elevation
• Sichtfeld (FOV): ±45° in Azimut und Elevation
• Niedrig- und Hochempfindlichkeitskanäle zur Abdeckung eines großen Dynamikbereichs
• Drei Referenzkanäle pro Array zur Bestimmung des Basis-Signalniveaus

Anwendungen Entwickelt für Laser-Warnempfängersysteme und andere elektro-optische Sensorlösungen, die hochpräzise AoA-Daten von Laserentfernungsmessern, Zielbezeichnern und aktiven EO-Systemen benötigen; geeignet für die Integration in Luftfahrt-, Marine- und Bodenverteidigungssensorik.

Technische Daten

• Wellenlängenbereich (nm): 500 bis 1650
• Bias-Spannung (V): 12
• Typische Responsivität (A/W): 0,2 bei 500 nm
• Typische Responsivität (A/W): 0,4 bei 900 nm
• Typische Responsivität (A/W): 0,5 bei 1064 nm
• Typische Responsivität (A/W): 0,7 bei 1540 nm
• Maximaler Dunkelstrom pro Element (nA): 20
• Rauschstrom pro Element (pA/√Hz): 0,5
• Typische Kapazität pro Element (pF): 12
• Typische Anstiegs- und Abfallzeit (ns): 5
• Dynamikbereich (dB): 60
• Sichtfeld (°): ±45
• Typische AoA-Genauigkeit (RMS-Fehler) (°): 0,8
• Maximaler Richtfehler (°): 1,0
• Gehäuse-Betriebstemperatur (°C): -40 bis 85
• Typische maximale einfallende Leistung (kW/cm²): 1,2
• Mindestschadensschwelle (kW/cm²): 100
