Wellenlängenempfindlicher Fotodiode C30642GH-LC

LIDARInGaAsInfrarot

Beschreibung

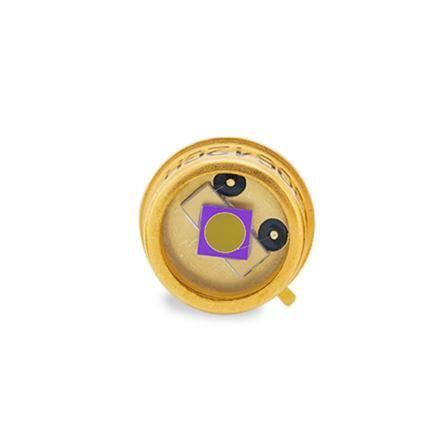

Der C30642GH-LC ist eine großflächige InGaAs PIN-Photodiode mit einem aktiven Durchmesser von 2,0 mm in einem TO-5-Gehäuse mit flacher Glasfenster-Abdeckung. Sie bietet hohe Quanteneffizienz im Bereich 800–1700 nm, extrem niedrige Kapazität (ca. 50 % gegenüber Standardtypen) für etwa doppelte 3-dB-Bandbreite, hohe Empfindlichkeit, hohen Shuntwiderstand und niedrigen Dunkelstrom. Typische Bauteile zeigen weniger als 1 % Nichtlinearität und eine Gleichmäßigkeit innerhalb von 2 % über die aktive Fläche, geeignet für präzise optische Messungen und Hochgeschwindigkeitsanwendungen.

Merkmale & Vorteile

• Extrem niedrige Kapazität für erhöhte Bandbreite
• Hohe Empfindlichkeit bei 1300 nm und 1550 nm
• Große aktive Fläche: Durchmesser 2,0 mm
• Hohe Linearität über großen Dynamikbereich
• Verfügbar in robusten TO-5-Gehäusen mit flachem Glasfenster
• Anpassungsoptionen verfügbar (z. B. integrierte TEC)
• RoHS-konform

Anwendungen

• Optische Leistungsmessgeräte und Sensoren
• Faseroptische Prüf- und Messgeräte
• Nahinfrarot (NIR)-Spektroskopie
• Laserstrahl-Profiling-Stationen
• Labor- und Industrieinstrumentierung
• LiDAR-Empfänger und optische Detektionssysteme

Spezifikationen (typische Empfindlichkeit)

• 0,20 A/W bei 850 nm
• 0,90 A/W bei 1300 nm
• 1,05 A/W bei 1550 nm

Technische Spezifikationen

• Modell: C30642GH-LC
• Detektormaterial: InGaAs PIN
• Aktiver Durchmesser: 2,0 mm
• Gehäuse: TO-5 mit flacher Glasfenster-Abdeckung
• Spektrale Antwort / Bereich hoher Quanteneffizienz: 800 nm bis 1700 nm
• Empfindlichkeit (typisch): 0,20 A/W @ 850 nm; 0,90 A/W @ 1300 nm; 1,05 A/W @ 1550 nm
• Ultra-niedrige Kapazität (~50 % des Standardtyps), resultierend in ca. 2× 3-dB-Bandbreite gegenüber Standardtyp
• Hoher Shuntwiderstand
• Niedriger Dunkelstrom
• Linearität: typische Geräte mit weniger als 1 % Nichtlinearität über die aktive Fläche
• Gleichmäßigkeit: innerhalb 2 % über die aktive Fläche
• Verfügbare Anpassungen: z. B. integrierte TEC-Optionen
• Konformität: RoHS-konform
