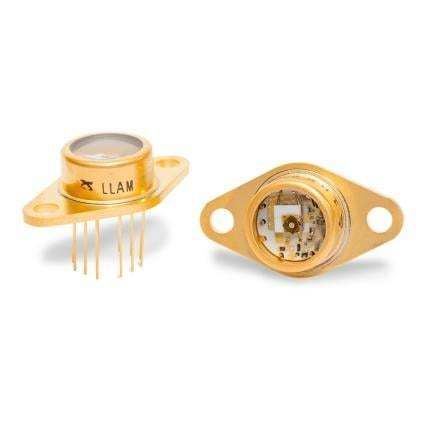

Lawinenfotodioden-Modul (APD) LLAM-1550-R08BH

Produktübersicht
Der LLAM-1550-R08BH ist ein Hochgeschwindigkeits-Empfängermodul für schwaches Licht auf Basis einer InGaAs-APD 1550 nm mit integriertem thermoelektrischem Kühler zur Rauschreduzierung und Stabilisierung der Empfindlichkeit.

Serienbeschreibung
Die LLAM-Serie vereint eine Avalanche-Photodiode, einen thermoelektrischen (TE) Kühler und einen Vorverstärker in einem hermetisch verschlossenen, modifizierten 12-poligen TO-66-Flanschgehäuse. Das Modul ist RoHS-konform, einfach zu montieren und bietet zusätzliche Wärmeableitung. Der TE-Kühler sorgt für konstante Empfindlichkeit im Umgebungstemperaturbereich von 5°C bis 40°C und optimiert die Leistung für Hochgeschwindigkeits-Detektion bei niedriger Beleuchtungsstärke.

Enthaltene Komponenten
Enthält das APD Excelitas C30645EH.

Anwendungen

• Laser-Entfernungsmessung
• Zielerkennung
• Verteilte Temperaturmessung (DTS)
• Konfokale Mikroskopie
• Analytische Instrumentierung
• Hochgeschwindigkeits-Freiraum-Optische Kommunikation

Tabelle (angegebene Rauschwerte)
250 — 375 fW/√Hz bei 1300 nm
220 — 330 fW/√Hz bei 1550 nm

Technische Daten

• Teilenummer: LLAM-1550-R08BH
• Serie: LLAM
• Detektortyp: InGaAs Avalanche-Photodiode (APD), 1550 nm
• Beigefügtes APD-Modell: Excelitas C30645EH
• Aktive Fläche: 80 µm
• Gehäuse: modifizierter 12-poliger TO-66-Flansch (hermetisch verschlossen)
• Bandbreite: 200 MHz
• Thermoelektrischer (TE) Kühler: integriert (stabilisiert Empfindlichkeit bei 5°C bis 40°C)
• Vorverstärker: integriert
• RoHS-konform
• Typische Rauschwerte: 375 fW/√Hz bei 1300 nm (assoziiert mit 250), 330 fW/√Hz bei 1550 nm (assoziiert mit 220)
• Entwickelt für die Detektion von hochfrequenten, schwachen analogen Signalen
