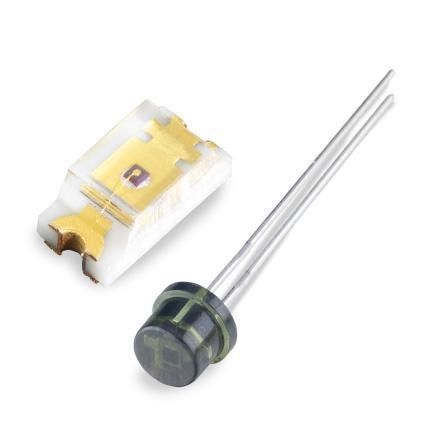

Silizium-Fotodiode VTB6061CIEH

Beschreibung
Der VTB6061CIEH ist eine Silizium-Photodiode im hermetischen TO-8-Flachfenstergehäuse mit integriertem Sichtbereichsfilter, der die photopische Reaktion des menschlichen Auges nachbildet. Sie verfügt über eine große aktive Fläche von 37,7 mm², sehr hohe Shunt-Widerstände und sehr niedrigen Dunkelstrom, geeignet für präzise Lichtmessungen im photovoltaischen Betrieb oder bei geringer Sperrspannung.

Allgemein
Der VTB6061CIEH bietet eine aktive Fläche von 37,7 mm², optimiert für photometrische Anwendungen. Er ist primär für den photovoltaischen Betrieb vorgesehen, kann aber mit kleiner Sperrspannung betrieben werden. Die hohe Shunt-Widerstand reduziert Offset-Fehler in Hochverstärker-Transimpedanz-Schaltungen.

Eigenschaften & Vorteile

• Sichtbarer Spektralbereich angepasst an das menschliche Auge (photopisch)
• 1%–2% Linearität über 7 bis 9 Dekaden
• Sehr niedriger Dunkelstrom (≤2 nA bei 2 V Sperrspannung)
• Sehr hoher Shunt-Widerstand für geringe Offset in Hochgewinn-Designs
• RoHS-konform

Anwendungen

• Umgebungslicht-Erkennung
• Lichtmessgeräte und Fotometer
• Flammenüberwachung
• Photometrie und Laborlichtmessungen

Technische Daten / Spezifikationen

• Aktive Fläche = 37,7 mm²
• Photometrische Empfindlichkeit = Mindestens 75 nA/fc bei 1 fc
• Dunkelstrom = Maximal 2 nA bei 2 V Sperrspannung
• Junktionskapazität = Typisch 8,0 nF bei 0 V
• Spektralbereich = 460 nm bis 675 nm
• Maximale spektrale Empfindlichkeit = 555 nm
• Winkelabhängigkeit = ±55° bei 50% Empfindung
