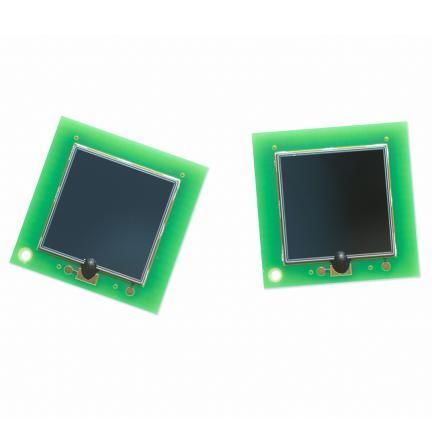

Silizium-Fotodiode VTH3020

Infrarotwellenlängenempfindlichchip on carrier

Überblick
Der Excelitas VTH3020 ist eine Chip-on-Board (CoB) Silizium-Fotodiode mit großer aktiver Fläche von 100 mm², ausgelegt für die Detektion von Alphateilchen und zur Radonüberwachung. Die CoB-Konstruktion vereinfacht den Reflow-Bestückungsprozess und vermindert optische Absorption durch Fensteraufbauten, wodurch die Empfindlichkeit gegenüber Alphateilchen und schwachen Strahlungsquellen erhöht wird.

Eigenschaften

• Chip-on-Board (CoB) Aufbau zur Vereinfachung der Reflow-Bestückung
• Optimierte Empfindlichkeit für Alphateilchen durch Minimierung der Absorptionsverluste von Fensteraufbauten
• Große aktive Fläche zur Maximierung der Sammel-Effizienz bei niederenergetischer Strahlung
• Verfügbare aktive Flächengrößen: 5 × 5 mm und 10 × 10 mm
• Spektraler Reaktionsbereich: 400 nm bis 1100 nm

Anwendungen

• Radon-Detektion
• Alphateilchen-Detektion

Technische Daten

• Aktive Fläche: 100 mm²
• Dunkelstrom: Maximal 10 nA bei 20 V Sperrbias
• Sperrschichtkapazität: Maximal 120 pF bei 20 V Sperrbias
• Spektralbereich: 400 nm bis 1100 nm
• Spektralempfindlichkeitsmaximum: 925 nm
• Empfindlichkeit bei Spitzenwellenlänge: Typisch 0.70 A/W
• Durchbruchspannung: > 100 V
