Fotodiode für ionisierende Strahlung C30626FH

wellenlängenempfindlichAvalancheSilizium

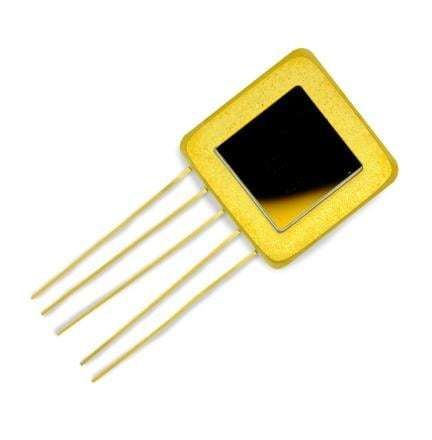

Beschreibung Die großflächige Silizium-Lawinenphotodiode C30626FH (Si APD) wird im 5×5 mm Flatpack-Gehäuse geliefert und bietet eine aktive Fläche von 25 mm². Sie ist für die direkte Lichtdetektion oder die optische Kopplung an Szintillationskristalle ausgelegt und liefert eine Responsivität von 22 A/W bei 900 nm, niedrigen Dunkelstrom und schnelle Anstiegszeiten — geeignet für medizinische Bildgebung und Strahlungsdetektion.

Hauptmerkmale

• Quanteneffizienz optimiert nahe 900 nm
• Niedriger Dunkelstrom (typ. 250 nA)
• Quadratisches 5×5 mm Flatpack zur einfachen Kopplung an Szintillatoren
• Schnelle Anstiegszeit für gepulste Detektion (≈5 ns)

Anwendungen

• Kernmedizin
• Fluoreszenzdetektion
• Messtechnik in Hochenergie- und Teilchenphysik
• Medizinische Bildgebung (szintillatorbasierte Detektoren)
• Strahlungsdetektion und -überwachung

Eigenschaften / Technische Daten

• Aktive Fläche: 25 mm² (4,7 × 4,7 mm typisch)
• Responsivität bei 900 nm: 22 A/W
• Dunkelstrom: 250 nA (typisch)
• Spektrale Rauschdichte: 0,5 pA/√Hz
• Kapazität: 30 pF (effektive Dicke 100 µm)
• Kapazität: 20 pF (effektive Dicke 200 µm)
• Anstiegszeit: 5 ns
• N.E.P. bei 900 nm: 23 fW/√Hz
