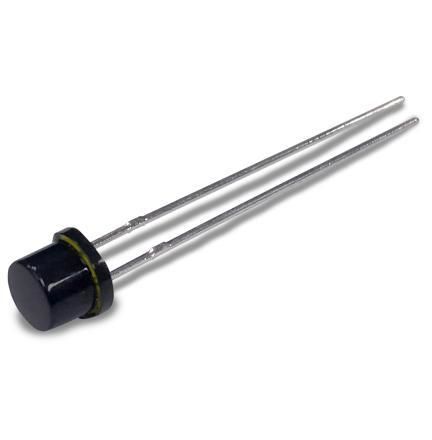

Schalt-Fototransistor VTT9812FH

Silizium

Produktübersicht
Der VTT9812FH ist ein Silizium-Fototransistor in einem flachen T1 3/4 End-looking-Gehäuse mit integriertem IR-Blocker im Epoxid. Er liefert eine starke Antwort im sichtbaren Spektralbereich (450 nm bis 700 nm) und ist eine RoHS-konforme Alternative zu Cadmiumsulfid-Fotodetektoren. Das Bauteil ist für Dämmerungs-/Morgendämmerungsumschaltung und für die Erkennung bei sehr niedrigen Lichtstärken von etwa 0,2 bis 1 fc (2 bis 10 lux) ausgelegt.

Eigenschaften und Vorteile

• Empfindlichkeit für sichtbares Licht mit integriertem IR-Blocker in der Epoxidvergussmasse
• Niedriger Dunkelstrom für bessere Leistung bei schwachem Licht
• RoHS-konforme Alternative zu CdS-Fotowiderständen

Anwendungen

• Straßenbeleuchtungsumschaltung
• Innen- und Außenlichtsteuerung (Dämmerungsschalter)
• Dimmtasten für Fahrzeugbeleuchtung
• Kontraststeuerung von Displays
• Energieeinsparende Beleuchtungsanwendungen

Technische Daten

• Aktive Fläche = 0,192 mm²
• Kurzschlussstrom = Mindestens 60 µA bei 100 fc, 2850 K
• Dunkelstrom = Maximal 50 nA bei 5 V VCE
• SPEKTRALBEREICH = 450 nm bis 700 nm
• Spitzenempfindlichkeit = 585 nm
• Empfindlichkeit bei Spitzenwellenlänge = Typ. 7 A/W
• Winkelantwort = ±50° bei 50% Antwort
• Löttemperatur = Maximal 260°C
