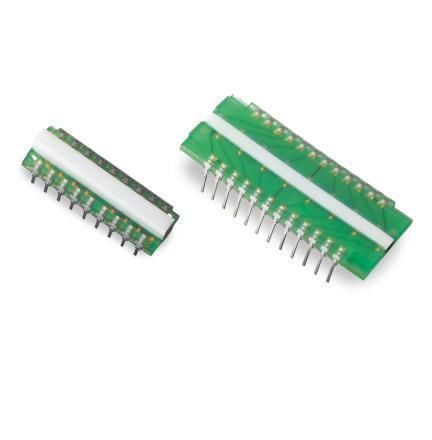

Fotodioden Array / chip on carrier VTA1216H-H-SC-01-0

Produktübersicht
Der VTA1216H-H-SC-01-0 ist ein 16-elementiges Fotodioden-Array (PDA) zur Röntgenerkennung in Single- oder Dual-Energy-Bildgebungsarchitekturen. Das Bauteil hat einen Rasterabstand von 1,2 mm und kann mit verschiedenen Szintillatorkristallen geliefert werden, u. a. CsI HE für Hochenergie-Detektion. Es ist kompatibel zum Koppeln mit der VTA1216H-L-Serie für Niedrigenergie-Kanäle in Dual-Energy-Systemen.

Details
Die VTA1216H-Serie besteht aus einem hochauflösenden 16-Kanal-Fotodioden-Array, realisiert durch acht doppelte Fotodioden, die auf einer FR-4-Leiterplatte (PCB) montiert sind. Die lichtempfindlichen Bereiche sind mit einer transparenten Beschichtung versehen; die Bonddrähte werden durch ein Glob-Top-Encapsulant geschützt. Standard- und kundenspezifische Rasterabstände sind auf Anfrage erhältlich. Die Teile können mit oder ohne über der aktiven Photodiodenfläche montiertes Szintillatormaterial geliefert werden, das einfallende Röntgenstrahlen in sichtbare Photonen umwandelt.

Wesentliche Merkmale

• Fotodioden mit extrem niedrigem Dunkelstrom für hohe Empfindlichkeit
• Hoher Signal-Rausch-Abstand, geeignet für Bildgebungsanwendungen
• Optionale Szintillatoren (z. B. CsI HE) zur Umwandlung von Röntgenstrahlung in sichtbares Licht
• 16 Kanäle bei 1,2 mm Rasterabstand
• Kompatibel mit Single- und Dual-Energy-Systemen; kombinierbar mit VTA1216H-L für Niedrigenergie-Detektion

Technische Daten

• Serie: VTA1216H
• Anzahl Elemente: 16 Kanäle (8 doppelte Fotodioden)
• Rasterabstand: 1,2 mm (Abstand Sensor zu Sensor)
• Substrat / Montage: Fotodioden auf FR-4 PCB montiert
• Schutzschichten: Transparente Beschichtung über dem lichtempfindlichen Bereich; Glob-Top-Encapsulant schützt Bonddrähte
• Optionaler Szintillator: Auf der aktiven Fläche auf Anfrage montierbar; verschiedene Kristalle verfügbar (z. B. CsI HE für Hochenergie)
• Anwendung: Für Röntgen-detektion entwickelt; geeignet für Single- und Dual-Energy-Architekturen und zum Koppeln mit der VTA1216H-L-Serie
• Leistung: Extrem niedriger Dunkelstrom und hoher Signal-Rausch-Abstand
