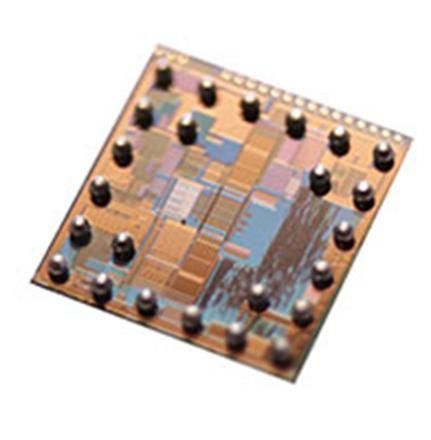

TOF-Sensor XTOF-100-A

Produktübersicht
Der XTOF-100-A ist ein monolithisches, vollständig integriertes CMOS Time-of-Flight (ToF) System-on-Chip, das für optische Distanzmessung und Objekterkennung in industriellen Sensoranwendungen entwickelt wurde.

Detaillierte Beschreibung
Der XTOF-100-A integriert einen 8 × 8 cwToF-Pixel-Imager, einen präzisen A/D-Wandler, einen On-Chip-Controller sowie einen integrierten Hochstrom-LED- oder Laserdiodentreiber und bietet damit eine komplette Erfassungs- und Verarbeitungskette auf einem einzigen Die. Betriebsmodi umfassen hochgeschwindigkeits Einpixel-Entfernungsmessung sowie vollständiges 8 × 8 ToF-Imaging für Punktmessungen und niedrigauflösende Tiefenkarten.

Spezifikationen

• 8 × 8 ToF-Imager; Pixelpitch 20 μm; Quanteneffizienz 90 % @ 850 nm
• Leistungsaufnahme: 150 mW
• Integrierter Beleuchtungstreiber: bis zu 200 mA
• Ausgangsdatenauflösung: 10–18 Bit

Funktionen

• Maximale Reichweite: bis zu 240 m
• On-Chip Hochleistungs-LED- oder Laserdiodentreiber
• Kompaktes Gehäuse: 2,8 × 2,8 mm
• Bildrate: bis zu 4.000 ToF fps
• Umgebungslichtunterdrückung: bis zu 100 kLux

Anwendungen

• Entfernungsmessung und LIDAR-Vorverarbeitung
• Volumetrische und dimensionale Messungen
• Präsenz- und Näherungserkennung
• Kontaktlose Schalter und Mensch-Maschine-Schnittstellen

Technische Spezifikationen

• SoC mit integriertem Imager, A/D-Wandler und On-Chip-Controller
• 8 × 8 Time-of-Flight-Pixel
• Pixelpitch: 20 μm
• Quanteneffizienz: 90 % @ 850 nm
• Leistungsaufnahme: 150 mW
• Integrierter Beleuchtungstreiber: bis zu 200 mA
• Datenauflösung: 10–18 Bit
• Betriebsreichweite: bis zu 240 m
• Gehäuseabmessungen: 2,8 × 2,8 mm
• Max. Bildrate: bis zu 4.000 ToF fps
• Umgebungslichtunterdrückung: bis zu 100 kLux
