TOF-Sensor XTOF-102-B

Produktübersicht

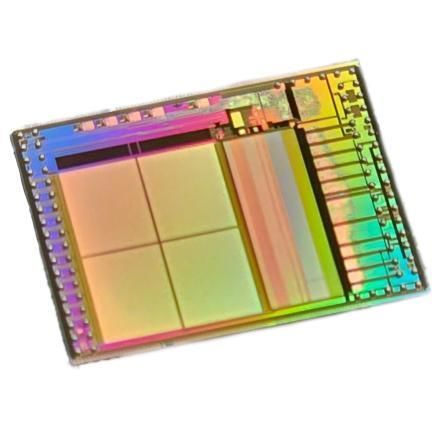

Der XTOF-102-B Chip ist ein monolithisches, voll integriertes photoelektrisches CMOS-Bauelement zur optischen Distanzmessung und Objekterkennung in industriellen Anwendungen.

Produktdetails
Der XTOF-102-B ist ein vollständig integrierter 3D-cwTOF-Bildsensor mit einer Auflösung von 320 × 240 Pixeln (QVGA). Als System-on-Chip (SoC) ausgelegt, enthält er die vollständige Steuerlogik zur Bedienung neben dem CCD-Pixel-Feld. Der Chip liefert 12-Bit DCS-Distanzdaten pro Pixel, zugänglich über eine MIPI-Schnittstelle (Mobile Industry Processor Interface).

Spezifikationen

• 320 × 240 Pixel, Pixelpitch 20 μm, Quanteneffizienz 85 % @ 850 nm
• Leistungsaufnahme: 1.250 mW
• Integrierter Beleuchtungstreiber
• Ausgangsdaten: 12-Bit DCS-Distanzdaten pro Pixel

Merkmale

• Betriebsreichweite bis zu 240 m
• On-Chip Treiber für Hochleistungs-LED oder Laserdiode
• Kompakte Bauform: 11,7 × 9,3 mm
• Bis zu 700 ToF-Bilder pro Sekunde

Anwendungen

• Volumetrische Erfassung
• Anwendungen mit hoher Bildfrequenz
• Robotik und Drohnen-Navigation
• Sensorik für Gebäudeautomation

Dokumentation
Datasheet verfügbar: XTOF-102-B Datasheet (PDF).

Technische Spezifikationen

• Auflösung: 320 × 240 Pixel (QVGA)
• Pixelpitch: 20 μm
• Quanteneffizienz: 85 % @ 850 nm
• Leistungsaufnahme: 1.250 mW
• Integrierter Beleuchtungstreiber
• Ausgangsauflösung: 12-Bit DCS-Distanzdaten pro Pixel
• Schnittstelle: MIPI-Zugriff auf Pixel-Daten
• Betriebsreichweite: bis zu 240 m
• Beleuchtungstreiber: On-Chip Hochleistungs-LED oder Laserdiode
• Gehäuseabmessung: 11,7 × 9,3 mm
• Bildrate: bis zu 700 ToF-Frames pro Sekunde
