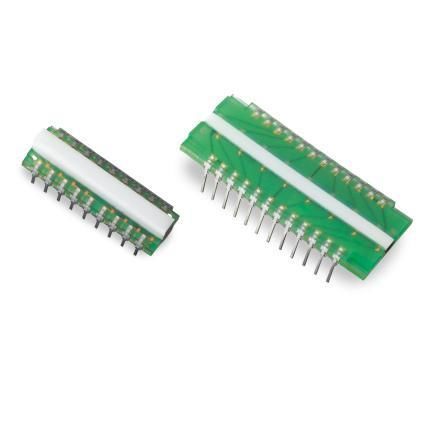

Fotodioden Array VTA1616H-L-NC-00-0

Übersicht
Der VTA1616H-L-NC-00-0 ist ein Silizium-Photodiodenarray (Si PDA) mit 16 Elementen und einem Rasterabstand von 1,6 mm, entwickelt für die Röntgenrückmeldung in der industriellen Bildgebung und zerstörungsfreien Prüfung. Er ist optional mit Szintillatorkristallen für die Niederenergie-Umwandlung erhältlich und kann in Dual-Energy-Architekturen mit der VTA1616H-H-Serie für Hochenergiekanäle kombiniert werden.

Details
Die VTA1616H-Serie besteht aus 16 Einzel-Photodioden, die direkt auf einer FR-4-Leiterplatte montiert sind. Der 1,6 mm Abstand bietet einen Kompromiss zwischen räumlicher Auflösung und Kanaldichte; andere Rasterabstände sind als Standard- oder Sonderausführung lieferbar. Die Baugruppe ist durch ein vergossenes, röntgenstrahlungsbeständiges transparentes Vergussmaterial gegen Umwelteinflüsse geschützt. Geräte sind mit oder ohne über der aktiven Fläche montierten Szintillator erhältlich, um Röntgenstrahlen in sichtbare Photonen umzuwandeln.

Eigenschaften

• 16 Einzel-Photodioden (16 Kanäle)
• 1,6 mm Sensor-zu-Sensor-Rasterabstand
• Extrem niedriger Dunkelstrom und geringe Leckage
• Hohes Signal-Rausch-Verhältnis für verbesserte Erkennung
• Optionale Szintillatorkristalle zur Umwandlung von Röntgen in sichtbares Licht
• Kompatibel mit Single- oder Dual-Energy Röntgen-Detektionssystemen

Dokumentation
Datasheet: Excelitas VTA1616H Series Linear Photodiode Array datasheet (Produktdatenblatt verfügbar).

Technische Spezifikationen

• Produktfamilie: VTA1616H Series
• Anzahl der Elemente: 16
• Rasterabstand: 1,6 mm
• Detektortyp: Silizium-Photodiodenarray (Si PDA)
• Montage: 16 Einzel-Photodioden auf FR-4 PCB montiert
• Verguss: Vergossenes, röntgenstrahlungsbeständiges transparentes Material
• Szintillator: Optionale Kristalle auf Anfrage; mit oder ohne Szintillator über der aktiven Fläche erhältlich
• Leistung: Extrem niedriger Dunkelstrom, hohes Signal-Rausch-Verhältnis
• Kompatibilität: Geeignet für Single- oder Dual-Energy Röntgen-Detektionsarchitekturen; kann mit der VTA1616H-H-Serie für Hochenergie-Detektion kombiniert werden
• Typische Anwendungen: Röntgen-Detektionssysteme, industrielle Inspektion, Gepäckkontrolle, zerstörungsfreie Prüfung (NDT)
