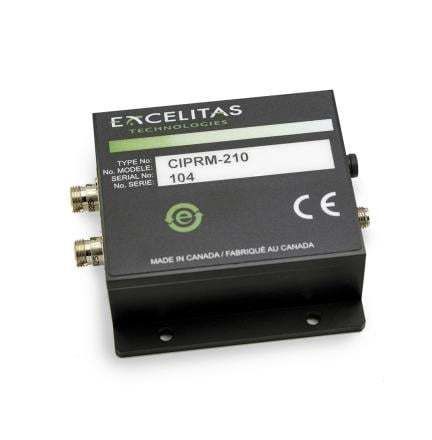

Nahinfrarot-Fotodetektor CIPRM series

InGaAsschnellmit integriertem Verstärker

Produktbeschreibung
Die Excelitas CIPRM-Serie umfasst balancierte optische Empfangsmodule, die abgestimmte InGaAs PIN-Photodioden mit einem rauscharmen, hochverstärkenden Transimpedanz-Verstärker (TIA) kombinieren, um eine empfindliche Detektion bei Unterdrückung des optischen Gleichtaktrauschens zu ermöglichen. Entwickelt für Anwendungen, die eine präzise differentielle Signalauswertung bei Störlicht erfordern.

Wesentliche Merkmale

• Teilenummern: CIPRM-110, CIPRM-210
• Balancierter optischer Empfänger mit zwei abgestimmten Photodioden für hohen Gleichtaktunterdrückungsgrad (CMRR)
• Zwei optische Eingangsoptionen: Singlemode-Faser-Pigtails (Modell -110) und FC-Buchse (Modell -210)
• RF-Ausgang, elektrische Versorgungsanschlüsse und zwei Fotostrom-Monitor-Ausgänge
• Robustes Metallgehäuse mit Flanschbefestigungslöchern für sichere Montage
• Weiter Betriebstemperaturbereich und verbesserte EMI/EMC-Eigenschaften für raue Umgebungen
• Entwickelt und gefertigt in Übereinstimmung mit RoHS (EU-Richtlinie 2015/863/EU)

Funktionale Beschreibung
Das Modul verwendet zwei rauscharme, eng abgestimmte InGaAs-Photodioden und einen Transimpedanzverstärker, um die Empfindlichkeit zu maximieren und gleichzeitig das Gleichtaktrauschen zu unterdrücken. Fotostrom-Monitor-Ausgänge erlauben die Echtzeitbeobachtung der Detektorenströme; ein RF-Ausgang liefert das extrahierte Signal für nachgeschaltete Elektronik oder Prüfausrüstung.

Technische Spezifikationen

• Spektraler Bereich: 800 - 1650 nm
• Bandwidth: 200 MHz
• Hochleistungs-InGaAs-Photodioden und Transimpedanzverstärker (TIA)
• Abgestimmte Empfindlichkeit zwischen den beiden Photodioden
• Fotostrom-Monitor-Ausgänge (zwei)
• Robustes Gehäuse mit Flanschbefestigung
• RoHS-konform (EU-Richtlinie 2015/863/EU)
• Verbesserte EMC/EMI-Leistung für anspruchsvolle Umgebungen
