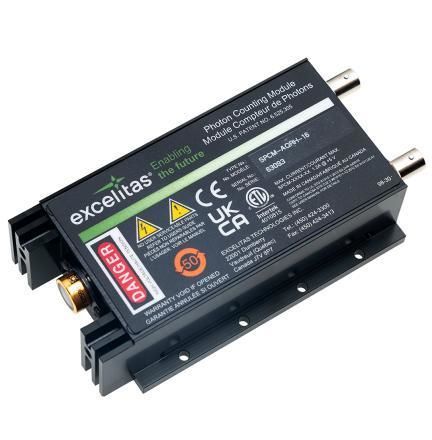

Digitaler photonenzähler SPCM-AQRH

per DurchflusszytometrieLaserFluoreszenz

Produktübersicht
Das SPCM-AQRH Einzelphotonenzählmodul detektiert einzelne Photonen im Bereich 400 nm bis 1064 nm. Es verwendet eine SLiK-Silizium-APD mit kreisförmigem aktiven Durchmesser von 180 µm und erreicht eine Spitzen-PDE von über 70 % bei 650 nm. Jedes Ereignis erzeugt einen TTL-Puls, der an der BNC-Buchse an der Rückseite verfügbar ist. Die Photodiode ist thermoelektrisch gekühlt und temperaturgeregelt, was stabile Leistung bei Gehäusetemperaturen von 5 °C bis 70 °C gewährleistet.

Hauptmerkmale

• SLiK-Silizium-APD, kreisförmige aktive Fläche 180 µm
• Spitzen-PDE >70 % @650 nm
• TTL-Ausgang an BNC hinten; gated Ausgang optional
• Einzelne +5 V Versorgung
• Thermoelektrische Kühlung und aktive Temperaturkontrolle
• Interne Schutzschaltung gegen Überlast durch Umgebungslicht
• Minimale Totzeit <25 ns (aktuelle Schaltungsverbesserungen)
• Dynamikbereich >35 Mcps
• Niedrige Nachpulserate und hohe Gleichmäßigkeit über die aktive Fläche

Technische Daten

• Wellenlängenbereich: 400 nm bis 1064 nm
• Peak PDE: >70 % @650 nm (über 180 µm Durchmesser)
• Aktiver Durchmesser: 180 µm
• Dynamikbereich: >35 Mcps
• Minimale Totzeit: <25 ns
• Ausgang: TTL-Puls an hinterer BNC; gated Ausgang erhältlich
• Versorgung: +5 V
• Kühlung: thermoelektrisch mit Temperaturregelung; Gehäusetemperatur 5 °C bis 70 °C
• Schutz: interne Überlastschutzschaltung
• Konformität: RoHS-konform

Optionen und Modelle
Das Modul wird serienmäßig mit einer Freiraumfenster-Eingangsöffnung geliefert. Optionale Anschlüsse: FC-Faseradapter, C-Mount-Halterung und Tube-Cage-Halter/Adapter. Verfügbare Varianten mit unterschiedlichen Pulsbreiten, Totzeiten und Impulshöhen:

• SPCM-AQRH-1X — Pulsbreite 10 ns; Totzeit 24 ns; Impulshöhe 2,2 V
• SPCM-AQRH-2X — Pulsbreite 18 ns; Totzeit 28 ns; Impulshöhe 2,2 V
• SPCM-AQRH-3X — Pulsbreite 28 ns; Totzeit 35 ns; Impulshöhe 2,2 V
• SPCM-AQRH-4X — Pulsbreite 10 ns; Totzeit 24 ns; Impulshöhe 4,4 V
• SPCM-AQRH-5X — Pulsbreite 18 ns; Totzeit 28 ns; Impulshöhe 4,4 V
• SPCM-AQRH-6X — Pulsbreite 28 ns; Totzeit 42 ns; Impulshöhe 4,4 V

Anwendungen & Integration

• Time-correlated single-photon counting (TCSPC) und Fluoreszenz-Lifetime-Messungen
• Photonenarme Detektion für LIDAR, Quantenoptik und Quantenkommunikation
• Einzelmolekül-Detektion und Niedriglicht-Spektroskopie
• Laborgeräte und OEM-Integration bei +5 V Versorgung
• Montage- und Schnittstellenoptionen zur einfachen Integration in bestehende optische Systeme
