Silizium-Fotodiode C30737LH-500-81N

LIDARAvalanchewellenlängenempfindlich

Produktübersicht:

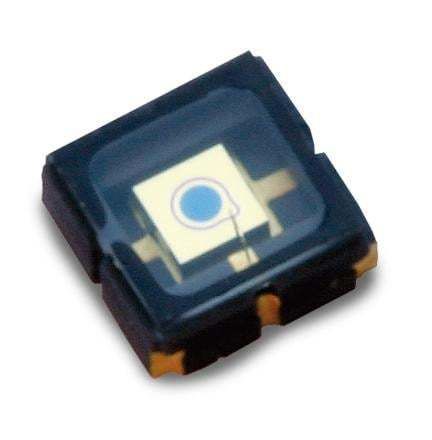

Der Excelitas C30737LH-500-81N ist eine Silizium-Avalanche-Photodiode (Si APD) mit einem aktiven Durchmesser von 500 µm. Im keramikgehäuse ohne Anschlussbein (LCC) mit einer 3×3 mm Glasfenster und einem 635 nm Bandpassfilter bietet das Bauteil eine verstärkte Empfindlichkeit bei 800 nm und eine Frequenzantwort über 1,3 GHz für Hochgeschwindigkeitsdetektion.

Hauptmerkmale:

• Aktiver Durchmesser: 500 µm
• 635 nm Bandpassfilter für Spitzenempfindlichkeit
• Verbesserte Empfindlichkeit bei 800 nm
• Niedriges Rauschen und schnelle Anstiegs-/Abfallzeiten (0,3 ns, Rload = 50 Ω)
• Hochfrequenter Betrieb: Grenzfrequenz ~1,3 GHz
• Keramikgehäuse ohne Anschlussbein (LCC) mit 3×3 mm Glasfenster

Anwendungen:

• LiDAR- und Entfernungsmesssysteme
• Laser-basierte Distanz- und Geschwindigkeitsmessung
• Sicherheits- und Scansysteme
• Kosteneffiziente Hochleistungs-Optikdetektion

Spezifikationen:

• Teilenummer: C30737LH-500-81N
• Serie: C30737
• Marke: Excelitas
• Aktiver Durchmesser: 500 µm
• Spitzenempfindlichkeit / Filter: 635 nm Bandpass; verstärkte Reaktion bei 800 nm
• Durchbruchspannung (Vbd): 120–210 V (Binning verfügbar)
• Verstärkung: 100 @ 635 nm
• Responsivität: 35 A/W bei 900 nm
• Dunkelstrom (Id): 0.1 < 1.0 nA
• Rauschstrom: 0.1 pA/√Hz
• Kapazität: 2 pF
• Anstiegs-/Abfallzeit: 0,3 ns (Rload = 50 Ω)
• Grenzfrequenz: 1,3 GHz
• Betriebs-temperatur: -40 °C bis +85 °C
• Lager-temperatur: -50 °C bis +100 °C
• Gehäuse/Fenster: 3×3 mm Glasfenster im keramikgehäuse ohne Anschlussbein (LCC) mit 635 nm Filter

Technische Details / Spezifikationen:

• Part Number: C30737LH-500-81N
• Serie: C30737
• Marke: Excelitas
• Aktiver Durchmesser: 500 µm
• Spitzenempfindlichkeit / Filter: 635 nm optischer Bandpass; optimierte/verstärkte Reaktion bei 800 nm
• Durchbruchspannung (Vbd): 120–210 V (Binning verfügbar)
• Verstärkung: 100 @ 635 nm
• Responsivität: 35 A/W bei 900 nm
• Dunkelstrom: 0.1 < 1.0 nA
• Rauschstrom: 0.1 pA/√Hz
• Kapazität: 2 pF
• Anstiegs-/Abfallzeit: 0,3 ns (Rload = 50 Ω)
• Bandbreite / Grenzfrequenz: 1,3 GHz
• Gehäuse / Fenster: 3×3 mm Glasfenster im keramikgehäuse ohne Anschlussbein (LCC) mit 635 nm Filter
• Betriebstemp.: -40 °C bis +85 °C; Lagertemp.: -50 °C bis +100 °C
