Lawinenfotodioden-Modul (APD) C30659-1550E-R2AH

Produktübersicht

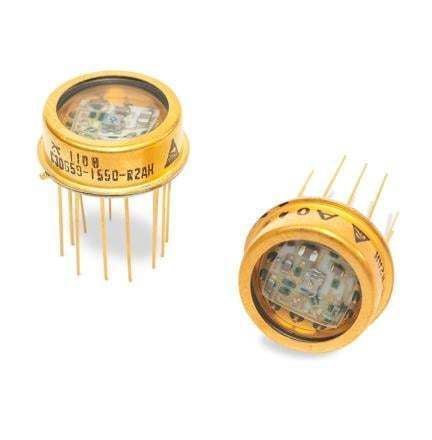

Der C30659-1550E-R2AH ist ein kompakter Empfängermodul, das eine InGaAs-Avalanche-Photodiode (APD) und einen hybriden Vorverstärker in einem hermetisch verschlossenen TO-8-Gehäuse integriert. Er verwendet eine Excelitas C30662EH InGaAs-APD, optimiert für 1550 nm, mit einer aktiven Fläche von 200 µm und einer Auslegung, die höhere optische Eingangspegel toleriert (hohe Schadensschwelle). Der integrierte Vorverstärker ermöglicht rauscharmen Betrieb für empfindliche Detektionsanwendungen.

Design
Die C30659-Serie nutzt eine invertierende Verstärker-Topologie mit einem Emitter-Follower als Ausgangspuffer. Die Vorverstärkerstufe verwendet ein sehr rauscharmes GaAs-FET-Front-End, das für höhere Transimpedanz als die Standardserie C30950 von Excelitas ausgelegt ist. Die InGaAs-Detektoren liefern eine gute spektrale Empfindlichkeit von 830 nm bis 1550 nm sowie schnelle Anstiegs- und Abfallzeiten über den gesamten Bereich. Das Modul ist für typische Verstärkerspannungen von ±5 V ausgelegt.

Technische Daten

• Systembandbreite: 50 MHz
• Äquivalente Rauschleistung (NEP) sehr niedrig: 150 fW/√Hz bei 1300 nm
• Äquivalente Rauschleistung (NEP) sehr niedrig: 130 fW/√Hz bei 1550 nm
• Spektrale Empfindlichkeit: Peak bei 1550 nm (Bereich 830–1550 nm)
• Typischer Stromverbrauch: 150 mW
• Betriebsspannungen des Verstärkers: ±5 V
• AC-Lastfähigkeit: 50 Ω (AC-gekoppelt)
• Hermetisch verschlossenes TO-8-Gehäuse
• Hohe Zuverlässigkeit und Eignung für Umgebungen mit hoher optischer Leistung
