Lawinenfotodioden-Modul (APD) LLAM-1550E-R08BH

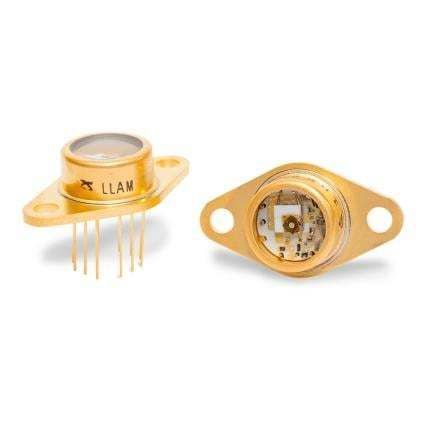

Produktübersicht Der LLAM-1550E-R08BH ist ein Hochgeschwindigkeits-Empfänger für analoge, lichtschwache InGaAs-Avalanche-Photodioden (APD) mit einem aktiven Durchmesser von 0,08 mm (80 µm). Das Modul integriert einen thermoelektrischen (TE) Kühler und einen Vorverstärker in einem hermetisch verschlossenen, modifizierten 12-poligen TO-66-Flanschgehäuse.

Serienbeschreibung Die LLAM-Serie kombiniert APD-Chip, TE-Kühler und Vorverstärker in einem RoHS-konformen hermetischen Gehäuse. Der TE-Kühler reduziert das Rauschen und sorgt für eine stabile Empfindlichkeit im Umgebungstemperaturbereich von 5°C bis 40°C. Die Varianten LLAM-1060E und LLAM-1550E sind für höhere Schadensschwellen ausgelegt, um erhöhte optische Leistungsdichten zu tolerieren. Der LLAM-1550E-R08BH enthält die APD Excelitas C30645EH.

Anwendungen

• Laser-Entfernungsmessung
• Zielerkennung
• Verteilte Temperaturmessung (DTS)
• Konfokalmikroskopie
• Analytische Messgeräte
• Hochgeschwindigkeits-Freiraum-Optische Kommunikation

Leistung / Rauschen
250 — 375 fW/√Hz bei 1300 nm
220 — 330 fW/√Hz bei 1550 nm

Technische Daten

• Modell: LLAM-1550E-R08BH
• Marke: Excelitas
• Detektortyp: InGaAs Avalanche-Photodiode (APD)
• Enthaltene APD: Excelitas C30645EH
• Aktiver Durchmesser: 0,08 mm (80 µm)
• Gehäuse: modifizierter 12-poliger TO-66-Flansch
• Bandbreite: 200 MHz
• Thermoelektrischer (TE) Kühler: enthalten (stabile Empfindlichkeit bei 5°C bis 40°C)
• Vorverstärker: integriert
• Konstruktion: hermetisch verschlossen
• Konformität: RoHS-konform
• Merkmal: für höhere Schadensschwellen ausgelegt gegen hohe optische Leistungsdichten
• Hauptanwendung: Erkennung hochfrequenter, lichtschwacher analoger Signale
