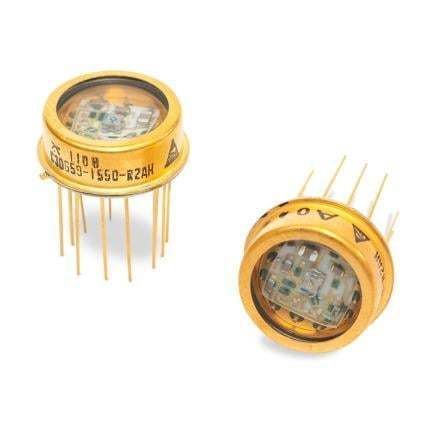

Lawinenfotodioden-Modul (APD) C30659-1060-R8BH

Produktübersicht
Die C30659-Serie hybrid optischer APD-Empfänger integriert eine Silizium (Si) Avalanche-Photodiode (APD) und einen hybriden Vorverstärker in einem hermetisch verschlossenen TO-8-Gehäuse für extrem rauscharmen Betrieb. Der C30659-1060-R8BH enthält eine C30954EH Si-APD, optimiert für 1060 nm, mit einem aktiven Durchmesser von 0,8 mm.

Merkmale

• Invertierender Verstärkeraufbau mit einem Emitterfolger als Ausgangspufferstufe.
• Die verwendeten Si-APD sind identisch zu den Excelitas-Produkten C30817EH, C30902EH, C30954EH und C30956EH; InGaAs-APD werden in den Produkten C30645EH und C30662EH eingesetzt.
• Detektoren bieten gute Empfindlichkeit zwischen 830 und 1550 nm und sehr schnelle Anstiegs- und Abfallzeiten über alle Wellenlängen.
• Der Vorverstärker nutzt ein sehr niederrauschendes GaAs-FET-Frontend, ausgelegt für höhere Transimpedanz als die Standardserie C30950.

Dokumentation
Datasheet: Excelitas C30659 Series Si APD Empfänger (Produktdatenblatt verfügbar).

Technische Daten

• Systembandbreite: 200 MHz
• Ultra-niedriges Rauschäquivalent (NEP):
  • 55 fW/√Hz bei 900 nm
  • 100 fW/√Hz bei 1064 nm
• Spektrale Ansprechbarkeit: 400 bis 1100 nm, optimiert bei 1060 nm
• Typischer Leistungsaufwand: 150 mW
• Betriebsspannungen des Verstärkers: ±5 V
• 50 Ω AC-Lastfähigkeit (AC-kopplung)
• Hermetisch verschlossenes TO-8-Gehäuse
• Hohe Zuverlässigkeit
