InGaAs-Fotodiode C30665GH-LC

InfrarotLIDARPIN

Übersicht

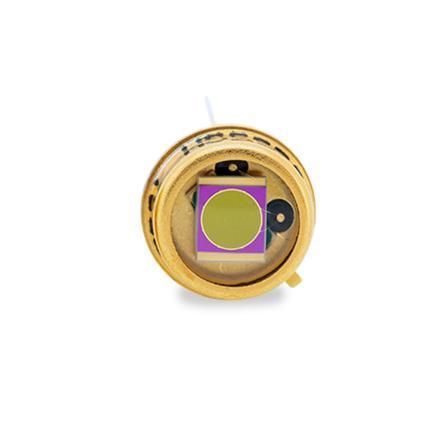

Der C30665GH-LC ist eine großflächige InGaAs-PIN-Photodiode mit einem aktiven Chipdurchmesser von 3,0 mm im TO-5-Gehäuse mit flacher Glasfensteroption. Sie bietet hohe Quanteneffizienz im Bereich 800 nm–1700 nm und kombiniert ultra-niedrige Kapazität (≈ die Hälfte eines Standardtyps) mit niedrigem Dunkelstrom und hoher Shunt-Widerstandskraft.

Eigenschaften & Vorteile

• Ultra-niedrige Kapazität für erweiterte Bandbreite
• Hohe Responsivität bei 1300 nm und 1550 nm
• Aktive Flächendurchmesser: 3,0 mm
• Hohe Linearität über großen Dynamikbereich
• Erhältlich in robusten TO-Gehäusen mit Flachfenster
• Anpassungen möglich (z. B. integrierter TEC)
• RoHS-konform

Anwendungen

• Optische Leistungsmessgeräte
• Faseroptische Mess- und Kommunikationsgeräte
• Nahinfrarot-Spektroskopie
• Laserprofilierung und Strahlcharakterisierung
• Präzisionsinstrumentierung
• LiDAR-Empfängermodule

Spezifikationen

• Responsivität: 0,20 A/W bei 850 nm
• Responsivität: 0,90 A/W bei 1300 nm
• Responsivität: 1,05 A/W bei 1550 nm

Technische Daten

• Modell: C30665GH-LC
• Detektortyp: InGaAs PIN-Photodiode
• Aktiver Flächendurchmesser: 3,0 mm
• Gehäuse: TO-5 mit flacher Glasfensteroption
• Spektralbereich / hohe Quanteneffizienz: 800 nm bis 1700 nm
• Ultra-niedrige Kapazität (≈ Hälfte des Standardtyps)
• Ergebnisbandbreite: ≈ doppelte 3 dB-Bandbreite des Standardtyps
• Hohe Responsivität (Beispiele: 0,90 A/W bei 1300 nm, 1,05 A/W bei 1550 nm)
• Hoher Shunt-Widerstand
• Niedriger Dunkelstrom
• Typische Nichtlinearität: <1%
• Uniformität über die aktive Fläche: innerhalb 2%
• Anpassungen verfügbar (z. B. integrierter TEC)
• RoHS-konform
