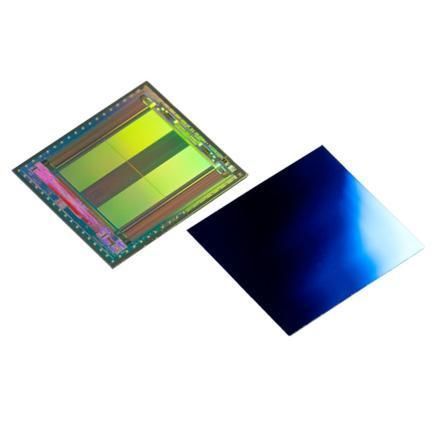

TOF-Sensor XTOF-102-A

Produktübersicht
Der XTOF-102-A ist ein monolithisches, vollständig integriertes Continuous-wave (cw) Time-of-Flight (ToF) System-on-Chip (SoC) für optische Distanzmessung und Objekterkennung in industriellen und eingebetteten Bildverarbeitungslösungen.

Hauptfunktionen
Der XTOF-102-A integriert einen QVGA (320 × 240) ToF-Bildsensor, einen programmierbaren Beleiberstellertreiber (LED oder Laser), A/D-Wandlung und einen On-Chip-Controller. Er liefert pro Pixel 12-Bit DCS-Distanzdaten und stellt diese über eine schnelle 12-Bit parallele Video-Schnittstelle zur Verfügung.

Spezifikationen (Zusammenfassung)

• 320 × 240 Pixel, Pixelpitch 20 μm, Quanteneffizienz 85% @ 850 nm
• Leistungsaufnahme: 750 mW
• Integrierter Beleuchtungstreiber: bis zu 200 mA
• Ausgabeformat: 12-Bit DCS Distanzdaten pro Pixel

Merkmale

• Betriebsreichweite bis zu 240 m
• On-Chip Hochleistungs-LED- oder Laserdiodentreiber
• Kompakte Chip-Footprint: 9.7 × 8.7 mm
• Bis zu 158 ToF-Bilder pro Sekunde

SoC- und Schnittstellendetails
Das Bauteil realisiert die komplette Signalerfassungs- und -verarbeitungskette auf einem Chip, einschließlich Beleuchtungssteuerung, A/D-Wandlung und Timing. Die pro Pixel erzeugten 12-Bit DCS-Distanzdaten werden über eine schnelle 12-Bit parallele Video-Schnittstelle ausgegeben, geeignet für die Integration in Bildprozessoren und Embedded-Systeme.

Anwendungen

• Volumetrische Messung und Tiefenerfassung
• Robotik und UAV/Drohnen-Navigation
• Industrielle Automatisierung und Maschinen vision
• Smarte Sensormodule für Gebäudeautomation und Hausautomation

Dokumentation
Datasheet und Integrationsleitfäden sind verfügbar und enthalten Informationen zu elektrischen Schnittstellen, Timing-Parametern sowie thermischen und mechanischen Integrationshinweisen.

Technische Spezifikationen

• Sensorauflösung: 320 × 240 Pixel
• Pixelpitch: 20 μm
• Quanteneffizienz: 85% @ 850 nm
• Leistungsaufnahme: 750 mW
• Integrierter Beleuchtungstreiberstrom: bis zu 200 mA
• Ausgabeformat: 12-Bit DCS Distanzdaten pro Pixel
• Schnittstelle: Hochgeschwindigkeits 12-Bit parallele Video-Schnittstelle
• Betriebsreichweite: bis zu 240 m
• Chip-Footprint: 9.7 × 8.7 mm
• Maximale ToF-Bildrate: bis zu 158 Bilder/s
