Fotodiode für ionisierende Strahlung VTH2110

SiliziumInfrarotwellenlängenempfindlich

Produktübersicht

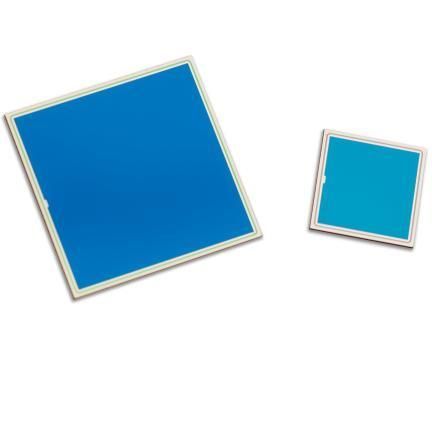

Der VTH2110 ist eine Silizium-Photodiode mit 25 mm², geliefert in Chip-Ausführung und optimiert für die Detektion von Alphateilchen, z. B. in Radon-Erkennungsanwendungen. Das Bauteil verfügt über ein strahlungsrobustes Chip-Design und eine große aktive Fläche von 5 × 5 mm, was die Empfindlichkeit gegenüber relevanter Strahlung erhöht. Die Photodiode besitzt niedrige Kapazität und einen spektralen Empfindlichkeitsbereich von 400 nm bis 1100 nm.

Serieninformationen
Diese Serie von Photodioden in Chip-Ausführung erzielt hohe Empfindlichkeit für Alphateilchen, da Fensterabsorption vermieden und die aktive Fläche maximiert wird. Die große Fläche ermöglicht die maximale Erfassung von Niedrigstrahlung. Ein verwandtes Gerät der Serie, der VTH2120, bietet eine aktive Fläche von 10 × 10 mm.

Verpackung

• Angeboten in Waffle-Pack oder Mylar (bevorzugt)

Merkmale

• Optimiert für Alphateilchen-Detektion
• Geliefert in Chip-Ausführung
• Niedrige Kapazität
• Niedriger Dunkelstrom
• Strahlungsbeständig
• RoHS-konform

Anwendungen

• Radon-Erkennung
• Alphateilchen-Detektion
• Umgebungslichtmessung

Spezifikationen / Technische Daten

• Aktive Fläche: 25 mm²
• Dunkelstrom: Maximal 2 nA bei 20 V Sperrspannung
• Junktionskapazität: Maximal 30 pF bei 20 V Sperrspannung
• Spektraler Bereich: 400 nm bis 1100 nm
• Spektraler Spitzenwert: 940 nm
• Empfindlichkeit bei Spitzenwellenlänge: Typ. 0,70 A/W
• Durchbruchspannung: > 100 V
