Wellenlängenempfindlicher Fotodiode C30641GH

InfrarotLIDARInGaAs

Produktübersicht

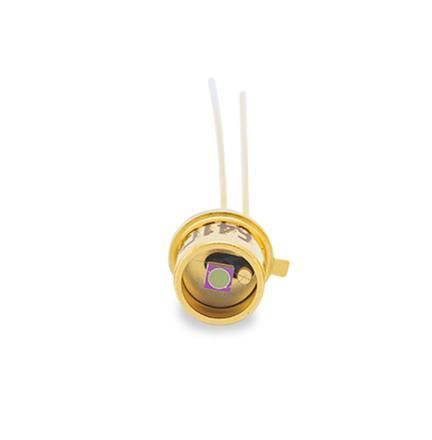

Der C30641GH ist eine großflächige InGaAs-PIN-Photodiode mit einem aktiven Durchmesser von 1,0 mm, untergebracht in einem TO-18-Gehäuse mit flacher Glasfenster. Sie bietet hohe Quantenausbeute im Bereich 800 nm bis 1700 nm, niedrigen Dunkelstrom, hohe Shuntwiderstände und niedrige Kapazität für schnelle Ansprechzeiten und präzise Messungen. Die Gleichmäßigkeit liegt bei etwa 2 % über die aktive Fläche und ist für präzise optische Instrumente und Sensoranwendungen geeignet.

Funktionen & Vorteile

• Option mit Ultra-Niedrigkapazität verfügbar für verbesserte Bandbreite
• Hohe Empfindlichkeit bei 1300 nm und 1550 nm für Telekom und Sensorik
• Aktiver Durchmesser: 1,0 mm für Flächenempfang
• Hohe Linearität über großen Dynamikbereich für verlässliche Messungen
• Verfügbar in robusten TO-Gehäusen mit flachem Glasfenster
• Anpassungen möglich (z. B. integrierte TEC) zur Systemintegration
• RoHS-konform

Anwendungen

• Optische Leistungsmessgeräte und kalibrierte Detektoren
• Faseroptische Prüf- und Kommunikationsgeräte
• Nahinfrarot-Spektroskopie und Sensorik
• Laserprofil- und Ausrichtungsstationen
• Präzisionsinstrumentierung und Prüfstände
• LiDAR-Empfänger und Entfernungsmesstechnik

Technische Daten

• Teilenummer: C30641GH
• Gehäuse: TO-18 mit flacher Glasfenster
• Aktiver Durchmesser: 1,0 mm
• Spektraler Bereich / hohe Quantenausbeute: 800 nm bis 1700 nm
• Empfindlichkeit (Responsivity): 0,20 A/W bei 850 nm; 0,90 A/W bei 1300 nm; 0,95 A/W bei 1550 nm
• Hoher Shuntwiderstand
• Niedriger Dunkelstrom
• Niedrige Kapazität für schnelle Ansprechzeiten (Option Ultra-Niedrigkapazität verfügbar)
• Gleichmäßigkeit: innerhalb 2 % über die aktive Fläche
• Hohe Linearität über großen Dynamikbereich
• Anpassungen verfügbar (z. B. TEC)
• RoHS-konform
