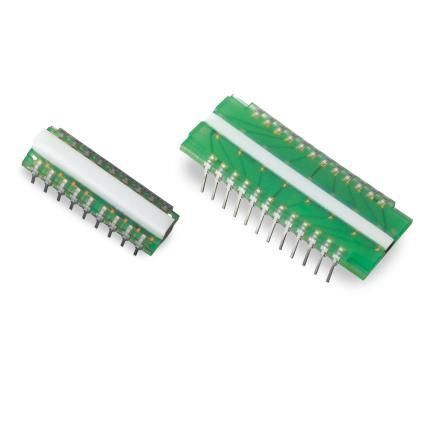

Fotodioden Array / Chip VTA1216H-L-SC-03-0

Übersicht Der VTA1216H-L-SC-03-0 ist ein Photodiodenarray mit 16 Elementen und einem Rasterabstand von 1,2 mm, das für die Röntgendetektion entwickelt wurde. Es kann mit verschiedenen Szintillator-Kristallen für die Niedrigenergiedetektion in Dual-Energie-Detektionsarchitekturen bestellt werden. In solchen Systemen kann es mit den Photodioden-Arrays der Serie VTA1216H-H für die Hochenergiedetektion kombiniert werden. Details Die Serie VTA1216H ist ein hochauflösendes 16-Kanal-Photodioden-Array (PDA). Es sind 8 Zweielement-Fotodioden direkt auf einer FR-4-Leiterplatte (PCB) montiert. Der Abstand (Abstand von Sensor zu Sensor bei benachbarten Chips) dieser Serie beträgt 1,2 mm; andere Abstände sind ab Lager oder als kundenspezifische Bauelemente erhältlich. Ein transparentes Beschichtungsmaterial bedeckt den lichtempfindlichen Chipbereich, während eine Glob-Top-Vergussmasse die Bonddrähte vor Beschädigungen und Umwelteinflüssen schützt. Diese Bauteile sind mit oder ohne Szintillatormaterial erhältlich, das über dem aktiven Bereich der Fotodiode angebracht ist, um Röntgenstrahlen in sichtbare Photonen umzuwandeln. Merkmale

• Fotodioden mit extrem niedrigem Dunkelstrom
• Hohes Signal-Rausch-Verhältnis
• Szintillatorkristalle auf Anfrage erhältlich, um einfallende Röntgenstrahlen in sichtbare Photonen umzuwandeln
• 16 Kanäle bei 1,2 mm Rasterabstand
• Kompatibel mit Ein- oder Zweienergiesystemen

Technische Daten / Spezifikationen

• Serie: VTA1216H-Serie
• Teile-/Modellnummer: VTA1216H-L-SC-03-0
• Konfiguration: 16 Elemente (16-Kanal-PDA)
• Abstand: 1,2 mm
• Anordnung der Fotodioden: 8 Zweielement-Fotodioden auf einer FR-4-Leiterplatte
• Beschichtung/Verguss: transparente Beschichtung über dem lichtempfindlichen Bereich; Glob-Top-Verguss zum Schutz der Bonddrähte
• Szintillator-Option: verfügbar (zur Umwandlung von niederenergetischer Röntgenstrahlung in sichtbares Licht)
• Anwendungen: Röntgendetektion, Dual-Energie-Detektionsarchitekturen; kann mit der Serie VTA1216H-H für die Hochenergiedetektion kombiniert werden
