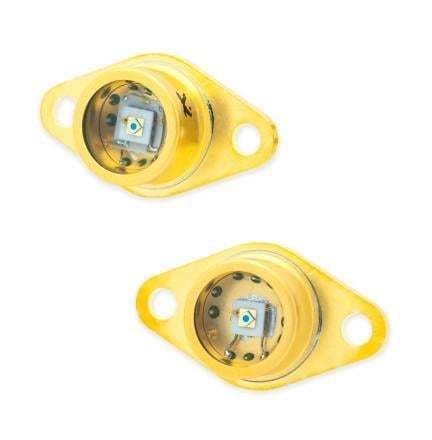

Lawinenfotodioden-Modul (APD) C30902SH-DTC

Übersicht
Der C30902SH-DTC ist eine Silizium-Einzelphotonen-Avalanche-Diode (SPAD) für die Detektion bei extrem geringen Lichtpegeln und Anwendungen im Photonenzählen. Das Bauteil kann im Geiger-Modus (VOP > VBD) zur Einzelphotonendetektion oder im linearen Modus (VOP < VBD) mit typischen Avalanche-Gewinnen ≥250 betrieben werden. Varianten mit integriertem ein- oder zweistufigem thermoelektrischem Kühler stehen zur Verfügung, um die Dunkelzählrate zu reduzieren.

Hauptmerkmale

• Aktiver Durchmesser 0,5 mm im TO-66-Gehäuse mit Flansch
• Hoher Quanteneffizienz — typ. 84 % bei 800 nm
• Extrem niedriges Rauschen bei reduzierter Temperatur (z. B. -20 °C)
• Interner Avalanche-Gewinn typ. >250 (linearer Modus)
• SPEKTRALE ANTWORT: 400 nm – 1100 nm
• Schnelle Zeitantwort — typ. 0,4 ns
• Weiter Betriebstemperaturbereich: -40 °C bis +85 °C
• Option: integrierter ein- oder zweistufiger thermoelektrischer (TE) Kühler

Anwendungen

• LiDAR- und Time-of-Flight (ToF)-Systeme
• Quantenkommunikation
• Photonenzählung / Einzelphotonendetektion
• Optische Zeitbereichsreflektometrie (OTDR)
• Laserscanning und Schwachlichtdetektion

Technische Daten

• Aktive Fläche: 0,2 mm²
• Aktiver Durchmesser: 0,5 mm
• Durchbruchspannung (typ.): 225 V
• Kapazität (typ.): 1,5 pF
• Temperaturkoeffizient: typ. 0,7 V/°C
• Dunkelstrom: 1 nA
• Dunkelrauschen: 0,02 pA/√Hz
• Noise Equivalent Power (NEP): 0,15 fW/√Hz
• Typische Responsivität: 135 A/W bei 800 nm
• Empfohlenes Gain: 250
• Gehäuse: TO-66, Flanschabmessung
