Lawinenfotodioden-Modul (APD) C30902SH-TC

Produktübersicht
Die Avalanche-Photodioden (Si APD) Excelitas C30902SH sind großflächige, schnell ansprechende Silizium-APDs mit hoher Responsivität und geringem Rauschen. Sie sind für den Betrieb im Geiger-Modus (VOP > VBD) zur Einzelfotonendetektion oder im Linearmodus (VOP < VBD) mit Verstärkungen bis zu 250 ausgelegt. Der C30902SH-TC ist für Ultra-Niedriglicht-Anwendungen (optische Leistungen < 1 pW) konzipiert und erreicht im Geiger-Modus Einzelphoton-Detektionswahrscheinlichkeiten von bis zu ca. 50 %. Optional sind integrierte thermoelektrische Kühler (ein- oder zweistufig) für reduzierte Dunkelraten und höhere Stabilität verfügbar.

Merkmale & Vorteile

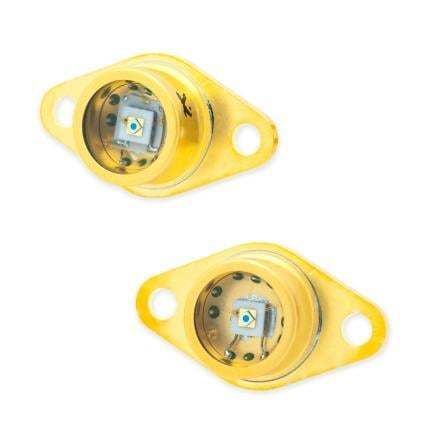

• 0,5 mm Si APD im TO-66 Flanschgehäuse
• Hoher Quanteneffizienz — typ. 84 % bei 800 nm
• Extrem geringes Rauschen bei 0 °C
• Hohe Responsivität — interne Avalanche-Verstärkungen > 250
• Spektraler Bereich: 400 nm – 1100 nm
• Zeitantwort — typ. 0,4 ns
• Großer Betriebstemperaturbereich: -40 °C bis +85 °C
• Option integrierter TE-Kühler (Suffix „-TC“ für single-stage)

Wesentliche Leistungsmerkmale
Einsetzbar im Linearmodus bei typischen Verstärkungen ≈ 250 oder mehr. Im Geiger-Modus zeigt das Bauteil niedrige, stabile Dunkelraten und geringe Nachpulser; in diesem Modus ist für die Einzelfotonendetektion häufig keine externe Verstärkung erforderlich.

Anwendungen

• LiDAR / Time-of-Flight (ToF)-Systeme
• Quantenkommunikation und Forschung
• Photonenzählung / Einzelfotonendetektion
• Optische Zeitbereichsreflektometrie (OTDR)
• Laser-Scanning und Distanzmessung

Technische Daten / Spezifikationen

• Aktive Fläche: 0,2 mm²
• Aktiver Durchmesser: 0,5 mm
• Durchbruchspannung: typ. 225 V
• Kapazität: typ. 1,5 pF
• Temperaturkoeffizient: typ. 0,7 V/°C
• Dunkelstrom: 2 nA
• Dunkelrauschen: 0,04 pA/√Hz
• Rauschäquivalente Leistung: 0,29 fW/√Hz
• Typische Responsivität: 135 A/W bei 800 nm
• Empfohlene Verstärkung: 250
• Gehäuse: TO-66 Flansch
