Lawinenfotodioden-Modul (APD) C30950EH

Produktübersicht

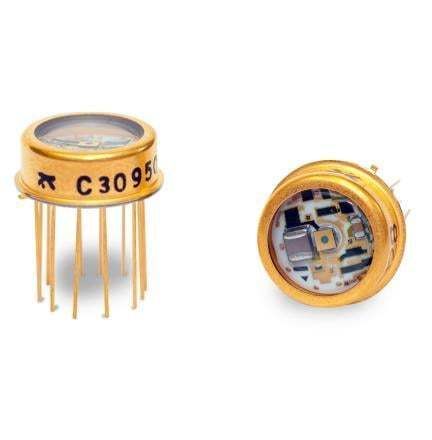

Der C30950EH ist ein Silizium-Avalanche-Photodioden-(Si APD)-Verstärkermodul mit integriertem C30817 APD. Er verfügt über einen nutzbaren Detektordurchmesser von 0,8 mm, eine spektrale Empfindlichkeit von 400 nm bis 1100 nm mit Spitzenempfindlichkeit nahe 900 nm und eine Systembandbreite von 50 MHz. Das Modul wird in einem modifizierten 12-poligen TO-8-Gehäuse geliefert.

Zusätzliche Informationen
Der C30950EH ist eine kostengünstige Alternative zur Serie C30659, die einen bipolaren Verstärker verwendet. Das Modul ist pin-kompatibel zur Serie C30659.

Spezifikationen

• Systembandbreite: 50 MHz
• NEP: 29 fW/√Hz bei 830 nm
• NEP: 27 fW/√Hz bei 900 nm
• Spektrale Empfindung: 400–1100 nm (Peak nahe 900 nm)
• Typischer Stromverbrauch: 60 mW
• Gehäuse: modifiziertes 12-poliges TO-8

Anwendungen

• Entfernungsmessung (Range finding)
• Konfokale Mikroskopie
• LiDAR
• Laserkennzeichnung
• Abtastendes Laser-Ophthalmoskop

Technische Daten

• Modell: C30950EH
• Enthaltener Detektor: C30817 Silizium-APD
• Nutzbarer Detektordurchmesser: 0,8 mm
• Systembandbreite: 50 MHz
• NEP: 29 fW/√Hz bei 830 nm; 27 fW/√Hz bei 900 nm
• Spektrale Antwort: 400 nm–1100 nm; Peak ≈ 900 nm
• Gehäuse: modifiziertes 12-poliges TO-8
• Typischer Stromverbrauch: 60 mW
