LIDAR-Fotodiode C30902SH

AvalancheSilizium

Produktübersicht
Die Excelitas C30902SH Avalanche-Photodioden sind großflächige, hoch schnelle Silizium-APDs, ausgelegt für hohe Responsivität bei niedrigem Rauschen. Sie sind für den Betrieb im Geiger-Modus (V_OP > V_BD) zur Einzelfotonendetektion oder im linearen Modus (V_OP < V_BD) mit internen Verstärkungen bis zu 250 optimiert und für optische Leistungen unter 1 pW vorgesehen.

Hochresponsiver, rauscharmer Reach-Through SPAD
Die C30902SH-Familie bietet sehr geringe Dunkelströme und geringes Rauschen, geeignet für hochpräzise Distanz- und Schwachlichtmessungen. Geeignet für Photonenzählung und Quantenkommunikation. Im Geiger-Modus ist kein Verstärker erforderlich und Einzelfotonen-Detektionswahrscheinlichkeiten von etwa 50 % sind erreichbar. Verbesserte Leistung durch optionale ein- oder zweistufige thermoelektrische Kühlung.

Merkmale

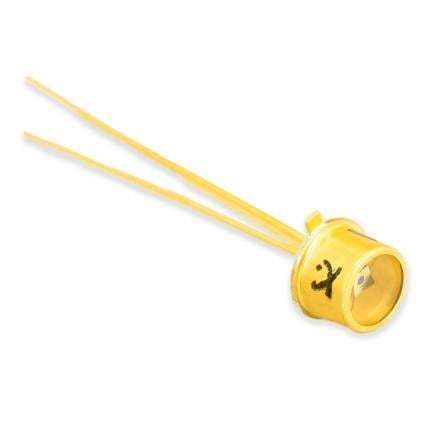

• 0,5 mm Si APD im TO-18-Gehäuse
• Hoher Quantenwirkungsgrad – typ. 84 % bei 800 nm
• Niedriges Rauschen bei Raumtemperatur
• Hohe Responsivität – interne Avalanche-Verstärkung > 250
• Spektraler Bereich – 400 bis 1100 nm
• Zeitantwort – typ. 0,4 ns
• Weiter Betriebstemperaturbereich -40°C bis +85°C
• Option integrierter TE-Kühler

Anwendungen

• LiDAR / Time-of-Flight (ToF)-Messungen
• Quantenkommunikation
• Photonenzählung
• Optischer Zeitbereichsreflektometer (OTDR)
• Laserscanning

Technische Daten

• Aktive Fläche: 0,2 mm²
• Aktiver Durchmesser: 0,5 mm
• Durchbruchspannung: typ. 225 V
• Kapazität: typ. 1,5 pF
• Temperaturkoeffizient: typ. 0,7 V/°C
• Dunkelstrom: 7 nA
• Dunkelrauschen: 0,1 pA/√Hz
• Noise Equivalent Power: 0,74 fW/√Hz
• Typische Responsivität: 135 A/W bei 800 nm
• Empfohlenes Gain: 250
• Gehäuse: TO-18, flaches Fenster
