LIDAR-Fotodiode C30618L-350

wellenlängenempfindlichInfrarotInGaAs

Produktbeschreibung

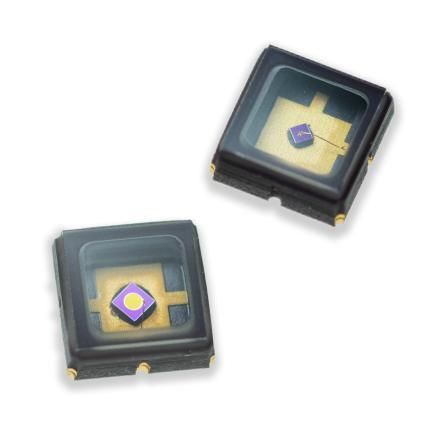

Der C30618L-350 ist eine schnelle InGaAs PIN-Photodiode mit einem aktiven Durchmesser von 350 µm, untergebracht in einem keramischen SMD-Gehäuse mit Fenster. Sie bietet hohe Quanteneffizienz im Bereich 960 nm bis 1700 nm, niedrige Kapazität für erweiterte Bandbreite und hohen Shuntwiderstand für Empfindlichkeit, Linearität und Gleichmäßigkeit innerhalb von 2% über die aktive Fläche.

Anwendungen

• Hochvolumige Consumer-Optoelektronik
• Telekommunikationsempfänger
• Instrumentierung und Messgeräte
• Hochgeschwindigkeits-Optikschalter
• Optische Zeitreferenz für Laserentfernungsmesser
• LiDAR-Systeme

Eigenschaften & Vorteile

• Hohe Bandbreite bis zu 3,5 GHz
• Hohe Responsivität bei 1300 nm und 1550 nm
• Aktivdurchmesser: 350 µm
• Niedrige Kapazität (Typ. 4,0 pF)
• Kompaktes keramisches SMD-Gehäuse mit Fenster
• Anpassungen möglich (z. B. optische Filter)
• RoHS-konform

Technische Spezifikationen

• Durchbruchspannung: 60 V
• Betriebsspannung: 5 V
• Kapazität: Typ. 4,0 pF
• Dunkelstrom: Typ. <1,0 nA
• Dunkelrauschen: Typ. <0,08 pA/√Hz
• Gehäuse: keramisches SMD mit Fenster
• Aktivdurchmesser: 350 µm
• Quanteneffizienz / spektraler Bereich: hohe QE von 960 nm bis 1700 nm
• Responsivität: Typ. 1,05 A/W @ 1550 nm
• Hohe Responsivität bei 1300 nm und 1550 nm
• Anstiegs-/Abfallzeit: Typ. 0,5 ns
• Hohe Bandbreite bis zu 3,5 GHz
• Hoher Shuntwiderstand für Empfindlichkeit, Linearität und Gleichmäßigkeit innerhalb von 2% über die aktive Fläche
