Lawinenfotodioden-Modul (APD) LLAM Series

Produktübersicht

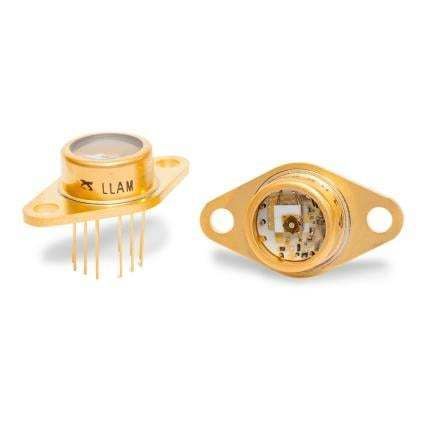

Der LLAM-1060-R8BH ist ein Si-APD-Empfängermodul (Silicon Avalanche Photodiode) zur Erfassung von schnellen, lichtschwachen analogen Signalen. Er integriert einen 1060 nm Si APD mit 0,8 mm aktivem Durchmesser, einen Vorverstärker und einen thermoelektrischen (TE) Kühler in einem hermetisch verschlossenen, modifizierten 12‑poligen TO-66‑Flanschgehäuse. Das Modul bietet eine Bandbreite von 200 MHz und ist für Anwendungen konzipiert, die eine empfindliche Erfassung schneller analoger optischer Signale erfordern.

Serienbeschreibung
Die LLAM-Serie vereint APD‑Chip, integrierten Vorverstärker und TE‑Kühler in einem hermetischen Gehäuse, um eine temperaturstabile Leistung zu gewährleisten. Der modifizierte TO-66‑Flansch vereinfacht die Montage und bietet zusätzliche Wärmeabfuhr. Der TE‑Kühler reduziert den Detektorrauschpegel und sorgt für konstante Empfindlichkeit im Umgebungstemperaturbereich von 5 °C bis 40 °C. Die Module sind RoHS-konform und montagefertig zur Integration in optische Detektionssysteme.

Integrierte Komponenten
Enthält das APD Excelitas C30954EH.

Anwendungen

• Laserentfernungsmessung
• Zielerkennung
• Verteilte Temperaturmessung (DTS)
• Konfokale Mikroskopie
• Analytische Instrumentierung
• Hochgeschwindigkeits-Freespace-Optische Kommunikation

Gemessene Rauschdaten (Tabelle)
30 | 90 fW/√Hz bei 830 nm
25 | 80 fW/√Hz bei 900 nm
50 | 150 fW/√Hz bei 1064 nm

Technische Daten

• Produktfamilie: LLAM Series
• Teilenummer: LLAM-1060-R8BH
• Detektortyp: Silicon Avalanche Photodiode (Si APD)
• Nominale Wellenlänge des APD: 1060 nm
• Aktiver Durchmesser: 0,8 mm
• Gehäuse: modifizierter 12‑poliger TO-66‑Flansch
• Bandbreite: 200 MHz
• Integrierter thermoelektrischer (TE) Kühler
• Integrierter Vorverstärker
• Hermetisch verschlossenes Gehäuse
• RoHS-konform
• Enthält Excelitas C30954EH APD
• Auslegungs-Umgebungstemperaturbereich für konstante Empfindlichkeit: 5 °C bis 40 °C
• Entwickelt für die Erfassung schneller, lichtschwacher analoger Signale
