Lawinenfotodioden-Modul (APD) C30902SH-2

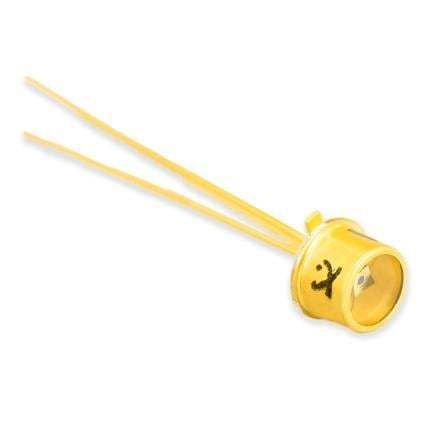

Produktübersicht Der C30902SH-2 ist ein Silizium-Avalanche-Photodioden (Si-APD) mit 0,5 mm aktivem Durchmesser im TO-18-Gehäuse mit flacher Fensterabdeckung. Entwickelt für Photonen-Zählung und Ultra-Schwachlichtdetektion, bietet er hohe Empfindlichkeit nahe 905 nm, niedrige Dunkelraten und optionale ein- oder zweistufige thermoelektrische Kühlung zur Verbesserung der Stabilität und Rauschleistung.

Merkmale & Vorteile

• 0,5 mm Si-APD im TO-18-Gehäuse, Flachfenster
• Hoher Quanteneffizienz– typ. 60 % bei 905 nm
• Niedriges Dunkelrauschen und geringe Dunkelströme für Einzelphotonenempfindlichkeit
• Interne Avalanche-Gewinne >250 (linearer Modus)
• Spektrale Antwort: 860 nm – 960 nm
• Schnelle Zeitantwort — typ. 0,4 ns
• Betriebstemperaturbereich: -40°C bis +85°C
• Optionale integrierte Thermoelektrische Kühlung (ein- oder zweistufig)

Anwendungen

• LiDAR / Time-of-Flight (ToF) Systeme
• Quantenkommunikation und Quantenoptik
• Photonenzählung und Einzelphotonendetektion
• Optische Zeitbereichs-Reflektometrie (OTDR)
• Laserscanning und Distanzmessung

Zusätzliche Details Das Bauteil kann im Geiger-Modus (VOP > VBD) betrieben werden, um Einzelphotonen mit sehr niedrigen und stabilen Dunkelzählraten sowie geringem Nachpulsen zu detektieren; in diesem Modus sind Verstärker möglicherweise nicht erforderlich. Im linearen Modus (VOP < VBD) sind typische Gewinne bis zu 250 erreichbar. Konzipiert für optische Leistungen unter 1 pW. Kühloptionen (TEC ein-/zweistufig) verfügbar, um Dunkelströme weiter zu reduzieren und die Zeitstabilität zu verbessern.

Technische Daten

• Aktive Fläche: 0,2 mm²
• Aktiver Durchmesser: 0,5 mm
• Durchbruchspannung: typ. 225 V
• Kapazität: typ. 1,5 pF
• Temperaturkoeffizient: typ. 0,7 V/°C
• Dunkelstrom: 7 nA
• Dunkelrauschen: 0,1 pA/√Hz
• Noise Equivalent Power (NEP): 0,74 fW/√Hz
• Typische Empfindlichkeit: 110 A/W bei 900 nm
• Empfohlener Verstärkungsfaktor: 250
• Gehäuse: TO-18, Flachfenster
