Avalanche-Fotodiode C30737LH-230-92N

InfrarotwellenlängenempfindlichLIDAR

Produktbeschreibung

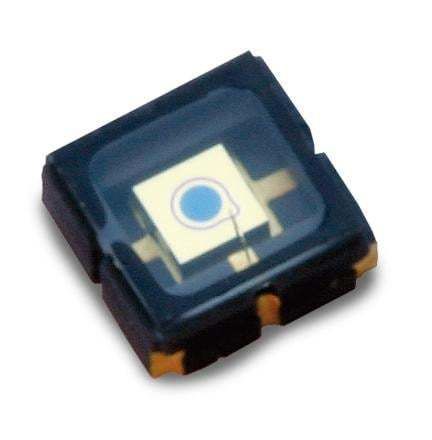

Der C30737LH-230-92N Silizium-Avalanche-Photodiode (Si APD) bietet einen aktiven Durchmesser von 230 μm, eine verbesserte Empfindlichkeit bei 900 nm und einen 905 nm Bandpass-Filter in einem leadless Keramikgehäuse (LCC). Entwickelt für gefilterte, hochfrequente Detektion in kompakten Bauformen, verbindet sie schnelle zeitliche Reaktion mit enger optischer Selektivität.

Hauptmerkmale

• Hohe Responsivität gefiltert bei 905 nm
• Niedriges Rauschen und sehr schnelle Anstiegszeit über alle Wellenlängen mit einer Frequenzantwort über 380 MHz
• Aktiver Durchmesser 230 μm, optimiert für 900 nm Betrieb
• Integrierter 905 nm optischer Bandpass-Filter
• Leadless Keramikgehäuse (LCC) für kompakte Montage

Anwendungen

• LiDAR-Systeme
• Laser-Entfernungsmessung
• Sicherheits- und Scangeräte
• Kostensensible Anwendungen, die einen leistungsfähigen Detektor erfordern

Technische Daten

• Aktiver Durchmesser: 230 μm
• Wellenlänge der maximalen Empfindlichkeit: 905 nm
• Durchbruchspannung (Vbd): 180–260 V (Binning verfügbar)
• Temperaturkoeffizient von Vop für konstantes M: 1,3 V/°C
• Verstärkung: 100 @ 900 nm
• Responsivität: 60 A/W bei 900 nm
• Dunkelstrom (Id): typ. 0,05 nA, max <0,5 nA
• Rauschstrom: 0,1 pA/√Hz
• Kapazität: 0,6 pF
• Steig-/Abfallzeit: 0,9 ns (Rload = 50 Ω)
• Grenzfrequenz: 380 MHz
• Lagerungstemperatur: -50 °C bis +100 °C
• Betriebstemperatur: -40 °C bis +85 °C
• Gehäuse: 3 x 3 mm Glasfenster, leadless Keramikgehäuse (LCC)
• Fenster: 905 nm Filter
