Infrarot-Fotodiode C30902EH-2

AvalancheLIDARSilizium

Produktübersicht

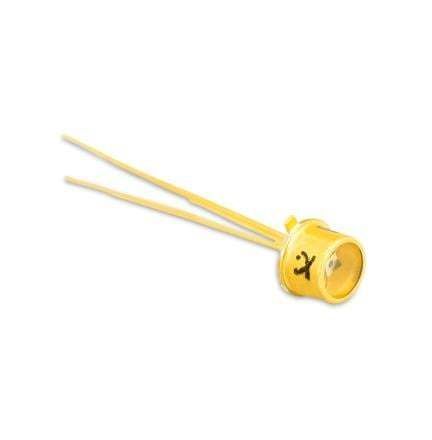

Die Silizium-Avalanche-Photodioden Excelitas C30902EH sind hochgeschwindigkeitsfähige, großflächige Reach-through-Detektoren mit hoher Responsivität und niedrigem Rauschen für Anwendungen bei schwacher Beleuchtung. Der C30902EH-2 wird im TO-18-Gehäuse mit planem Glasfenster und 905-nm-Filter geliefert; der photosensitive aktive Durchmesser beträgt 0,5 mm. Eine SPAD-Variante (C30902SH) für Single-Photon-Zählung im Geiger-Betrieb ist ebenfalls verfügbar.

Technische Beschreibung
Die Bauteile nutzen eine doppelt dotierte Reach-through-Struktur, die eine hohe Responsivität von 400 nm bis 1000 nm und schnelle Anstiegs-/Abfallzeiten liefert. Die Responsivität bleibt typischerweise bis 800 MHz Modulation nahezu konstant. Der Detektorchip ist hermetisch in einem modifizierten TO-18-Gehäuse verschlossen. Typische Avalanche-Gains liegen über 150 für Anwendungen mit erhöhtem Empfindlichkeitsbedarf.

Merkmale & Vorteile

• 0,5 mm Si-APD im TO-18-Gehäuse
• Hoher Quanteneffizienz — typ. 60 % bei 905 nm
• Niedriges Dunkelrauschen bei Raumtemperatur
• Hohe Responsivität mit internen Avalanche-Gains >150
• Spektrale Ansprechbarkeit im Bereich 860–960 nm
• Schnelle Zeitantwort — typ. 0,4 ns
• Betriebstemperaturbereich −40°C bis +85°C

Anwendungen

• LiDAR- und ToF-Messungen
• Optische Zeitbereichsreflektometrie (OTDR)
• Kleinsignal-Fluoreszenzdetektion
• Laserscanning und Entfernungsmesstechnik

Technische Daten

• Aktive Fläche: 0,2 mm²
• Aktiver Durchmesser: 0,5 mm
• Durchbruchspannung: typ. 225 V
• Kapazität: 1,5 pF
• Temperaturkoeffizient: typ. 0,7 V/°C
• Dunkelstrom: 7 nA
• Dunkelrauschen: 0,1 pA/√Hz
• Noise Equivalent Power: 1,23 fW/√Hz
• Typische Responsivität: 66 A/W bei 905 nm
• Empfohlener Gain: 150
• Gehäuse: TO-18, flaches Fenster, 905-nm-Filter
