LIDAR-Fotodiode C30737LH-300-71N

SiliziumAvalanchewellenlängenempfindlich

Produktübersicht

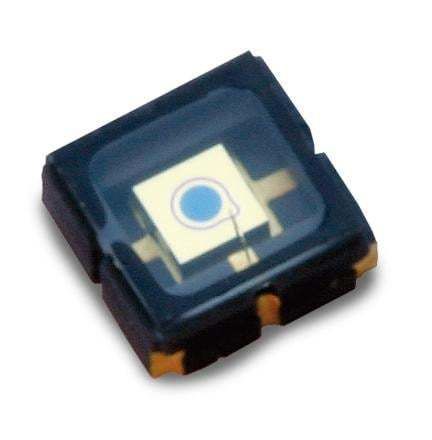

Der C30737LH-300-71N ist eine Silizium-Avalanche-Photodiode (Si APD) mit einem aktiven Durchmesser von 300 µm im leadless Ceramic Carrier (LCC). Sie verfügt über ein integriertes 635-nm-Bandpassfilter und eine verbesserte Ansprechbarkeit um 800 nm. Entwickelt für schnelle, rauscharme Detektion in kompakten optoelektronischen Systemen.

Hauptmerkmale

• Optisches Bandpassfilter bei 635 nm für wellenlängenselektive Detektion.
• Hohe Empfindlichkeit und niedriges Rauschen mit schneller Anstiegszeit; Frequenzgang über 700 MHz.
• Aktiver Durchmesser 300 µm, optimierte Empfindlichkeit bei 800 nm.
• Leadless Ceramic Carrier (LCC) Gehäuse für kompakte Integration.
• Verstärkung und Empfindlichkeit geeignet für Laser-Entfernungsmessung und Distanzmessgeräte.

Anwendungsgebiete

• Laser-Entfernungsmesser und LIDAR-Empfänger
• Distanzmessgeräte und industrielle Reichweitenmessungen
• Flächen- und Sicherheitsscanner
• Kostensensible Anwendungen, die einen leistungsfähigen Detektor erfordern

Technische Daten

• Aktiver Durchmesser: 300 µm
• Wellenlänge der höchsten Empfindlichkeit: 635 nm
• Durchbruchspannung (Vbd): 110–165 V
• Temperaturkoeffizient von Vop bei konstantem M: 0,6 V/°C
• Verstärkung: 100 @ 800 nm
• Empfindlichkeit: 30 A/W bei 635 nm
• Dunkelstrom (Id): 1 nA
• Rauschstrom: 0,2 pA/√Hz
• Kapazitanz: 0,7 pF
• Grenzfrequenz: 700 MHz
• Lagerungstemperatur: -40 °C bis +100 °C
• Betriebstemperatur: -20 °C bis +60 °C
• Gehäuse: 3×3 mm LCC mit Glasfenster
• Fenster: 635 nm Filterfenster
