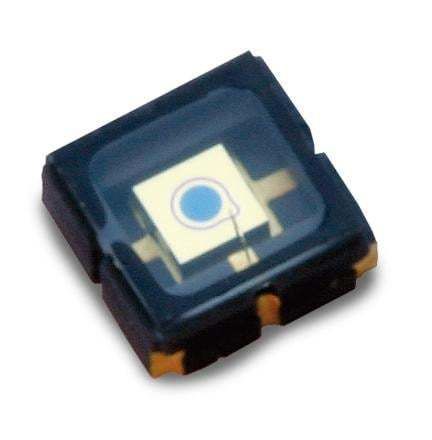

Infrarot-Fotodiode C30737LH-230-90N

AvalancheSiliziumLIDAR

Produktübersicht
Der C30737LH-230-90N ist eine Silizium-Avalanche-Photodiode (Si APD) mit einem aktiven Durchmesser von 230 µm in einem kontaktfreien Keramikgehäuse (LCC). Sie bietet eine verstärkte Empfindlichkeit bei 900 nm, geringes Rauschen und eine schnelle Frequenzantwort – geeignet für kompakte Hochgeschwindigkeits-Detektionssysteme.

Hauptmerkmale

• Verstärkte Empfindlichkeit um 900 nm und breiter Bereich von 500 bis 1000 nm
• Niedriges Dunkelrauschen und schnelle Anstiegszeit mit Grenzfrequenz über 380 MHz
• Aktiver Durchmesser: 230 µm; optimiert für maximale Empfindlichkeit bei 900 nm
• Kontaktfreies Keramikgehäuse (LCC) mit 3×3 mm Glasfenster

Anwendungen

• LiDAR- und Telemetriesysteme
• Laser-Entfernungsmesser und Distanzsensoren
• Sicherheits- und Scanning-Geräte
• Kosteneffiziente Hochleistungs-Detektormodule

Technische Daten

• Aktiver Durchmesser: 230 µm
• Sensitivitäts-Maximum Wellenlänge: 900 nm
• Durchbruchsspannung (Vbd): 180–260 V (Binning verfügbar)
• Temperaturkoeffizient von Vop für konstantes M: 1,3 V/°C
• Gain: 100 @ 900 nm
• Responsivität: 60 A/W @ 900 nm
• Dunkelstrom (Id): typ. 0,05 nA, max <0,5 nA
• Rauschstrom: 0,1 pA/√Hz
• Kapazität: 0,6 pF
• Anstiegs-/Abfallzeit: 0,9 ns (R_load = 50 Ω)
• Grenzfrequenz: 380 MHz
• Lagerungstemperatur: -50 °C bis +100 °C
• Betriebstemperatur: -40 °C bis +85 °C
• Gehäuse: 3×3 mm Glasfenster, kontaktfreies Keramikgehäuse (LCC)
• Fenster: standard
