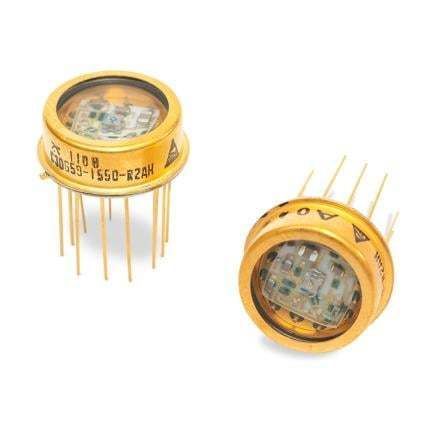

Lawinenfotodioden-Modul (APD) C30659-900-R8AH

Übersicht
Die C30659-Serie hybrid optischer APD-Empfänger integriert eine Silizium-Avalanche-Photodiode (Si-APD) und einen hybriden Vorverstärker in einem hermetisch dicht verschlossenen TO-8-Gehäuse. Das C30659-900-R8AH verwendet den Si-APD C30817EH mit Spitzenempfindlichkeit bei 900 nm und einem aktiven Durchmesser von 0,8 mm und ermöglicht empfindliche Detektion im sichtbaren bis nahinfraroten Bereich.

Konstruktion und Leistung
Die Excelitas C30659-Serie verwendet eine invertierende Verstärkertopologie mit einem Emitterfolger als Ausgangspuffer. Der Vorverstärker nutzt eine niederrauschende GaAs-FET-Eingangsstufe, ausgelegt für höhere Transimpedanz als die Standardserie C30950. Die Si-APDs entsprechen denen in C30817EH, C30902EH, C30954EH und C30956EH; InGaAs-APDs werden in C30645EH und C30662EH eingesetzt. Die Geräte bieten schnelle Anstiegs- und Abfallzeiten und zuverlässige Anwort im Bereich von 400 bis 1100 nm.

Anwendungen / Hinweise
Die hybride Integration von APD und Vorverstärker im hermetisch verschlossenen TO-8-Gehäuse ermöglicht rauscharme Detektion, geeignet für hochsensitve optische Detektionssysteme mit schneller Reaktion und niedrigem NEP. Typische Anwendungen: optische Messtechnik, Spektroskopie und Frontends für Glasfaserempfänger.

Technische Merkmale / Spezifikationen

• Systembandbreite: 50 MHz
• Niedrige Rauschleistungsäquivalenz (NEP):
  • 14 fW/√Hz bei 830 nm
  • 12 fW/√Hz bei 900 nm
• Spektraler Antwortbereich: 400 bis 1100 nm
• Aktiver Durchmesser: 0,8 mm
• Typischer Leistungsbedarf: 150 mW
• Betriebsspannungen des Verstärkers: ±5 V
• 50 Ω AC-Lastfähigkeit (AC-gekoppelt)
• Hermetisch verschlossenes TO-8-Gehäuse
• Hohe Zuverlässigkeit
