Lawinenfotodioden-Modul (APD) C30733 series

Produktübersicht
Die Serie C30733 vereint hochverstärkende InGaAs-Lawinenphotodioden (APD) mit einer aktiven Fläche von 30 µm. Excelitas InGaAs-APDs bieten hohe Quanteneffizienz, starke Responsivität und geringes Rauschen im Bereich 1000–1700 nm. Verfügbar in einem hermetisch verschlossenen TO-18-Gehäuse oder als FC/APC Singlemode-Faser-Pigtail, geeignet für faserbasierte Sensorik und Detektion bei sehr geringem Licht in Industrie- und Laboranwendungen.

Wesentliche Merkmale

• Kompaktes Gehäuse mit 30 µm aktiver Fläche
• Hoher Verstärkungsfaktor bis M = 100 zur Erkennung sehr niedriger Lichtpegel
• Spektralbereich: 1000–1700 nm; Spitzenresponsivität bei ca. 1550 nm
• FC/APC-Pigtail-Option für direkte Faserintegration (SM-9/125)
• Modell C30733EQC-3 mit schnellerer Erholung für Hochfrequenzanwendungen

Modelle und Gehäusetypen

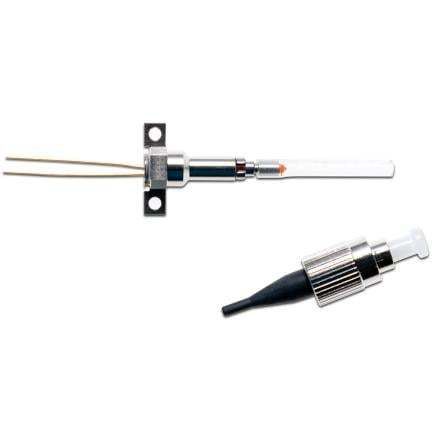

• C30733BQC-01 — FC/APC Faser-Pigtail
• C30733EQC-3 — FC/APC Faser-Pigtail (schnellere Erholung)
• C30733EH-1 — hermetisch verschlossenes TO-18-Gehäuse

Typische Pigtail-Parameter

• Pigtail-Länge: 1 m (typisch)
• Pigtail-Faser: Single Mode (SM-9/125)
• Pigtail-Abschluss: FC/APC

Elektrische und optische Spezifikationen (Übersicht)

• Durchbruchspannung (V_BD): 45 V (min), 50 V (typ), 70 V (max)
• Spektraler Bereich (Δλ): 1000–1700 nm
• Spitzenresponsivität (λ_peak): 1550 nm (typ)
• Responsivität bei minimalem und typischem Gain (R): 9,4 A/W (min) — 37,6 A/W (typ)
• Empfohlener Betriebsverstärkung (M): 10 (min) — 40 (typ)
• Temperaturkoeffizient von V_BD: 0,14 V/°C (typ)
• Kapazität (C): bis zu 0,5 pF
• Dunkelstrom (M=40): 0,5 nA (typ) — 10 nA (max)
• Dunkelrauschen (M=40): 0,3 pA/√Hz (typ) — 0,5 pA/√Hz (max)
• Noise equivalent power (M=40): 8 fW/√Hz (typ) — 13 fW/√Hz (max)
• Anstiegs-/Abfallzeit (typ): 0,12 ns
• Bandbreite (3 dB): bis zu 3 GHz
• Quanteneffizienz (QE): 75 % (typ)

Technische Spezifikationen

• Aktive Fläche: 30 µm
• Hohe Verstärkungsfähigkeit: bis M = 100
• Spektraler Antwortbereich: 1000–1700 nm
• Spitzenresponsivität bei 1550 nm
• Responsivitätsbereich bei minimalem und typischem Gain: 9,4 A/W (min) bis 37,6 A/W (typ)
• Empfohlener Betriebs-Gain: M = 10 bis 40
• Durchbruchspannung: 45–70 V (typ 50 V)
• Temperaturkoeffizient der Durchbruchspannung: 0,14 V/°C (typ)
• Kapazität: ≤ 0,5 pF
• Dunkelstrom (M=40): typ 0,5 nA, max 10 nA
• Dunkelrauschen (M=40): typ 0,3 pA/√Hz, max 0,5 pA/√Hz
• Noise equivalent power (M=40): typ 8 fW/√Hz, max 13 fW/√Hz
• Anstiegs-/Abfallzeit (typ): 0,12 ns; Bandbreite bis zu 3 GHz
• Quanteneffizienz: typ 75 %
• Gehäuseoptionen: hermetisch verschlossenes TO-18 oder FC/APC Single-Mode-Faser-Pigtail
• Pigtail: Single Mode SM-9/125, Länge 1 m (typ), Abschluss FC/APC
• Neuestes Modell: C30733EQC-3 für schnellere Erholung in Hochfrequenzsystemen
