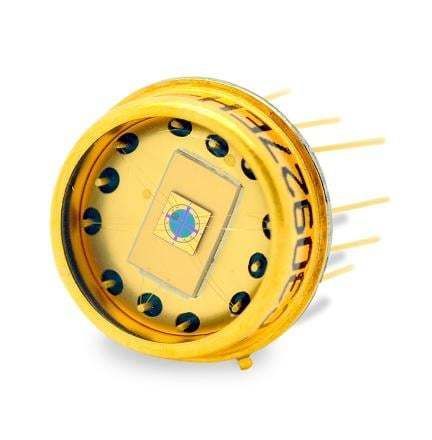

Lawinenfotodioden-Modul (APD) C30927EH-01

Übersicht
Der C30927EH-01 ist eine Quadranten-Silizium-Avalanche-Photodiode (APD) mit einem nutzbaren Durchmesser von 1,55 mm, ausgelegt auf einer doppelt dotierten "reach-through"-Struktur. Sie ist für den Betrieb in der Nähe von 1064 nm optimiert und bietet hohe Responsivität sowie schnelle Ansprechzeiten für Laser- und Positionssensoranwendungen.

Anwendungen

• Laser-Alignment und YAG/Nd:YAG-Erkennung
• Positionsmessung und Strahlprofilierung
• Optische Messtechnik und wissenschaftliche Instrumentierung
• OEM-Detektormodule für gepulste und kontinuierliche Quellen

Details
Das Quadranten-Layout verwendet eine gemeinsame Avalanche-Junktion; die Trennung der Quadranten erfolgt durch Segmentierung der lichteinfallenden p+-Fläche gegenüber der Junktion. Dieses Design verhindert Tote Zone zwischen den Elementen und erhält die Achsantwort. Das Bauteil ist um 1064 nm optimiert und behält eine starke Responsivität bei 1060 nm. Geliefert wird es in hermetisch dicht verschlossenen, flachen TO-8-Gehäusen für die Integration in kompakte Detektoraufbauten.

Hauptmerkmale und Vorteile

• Voller Öffnungswinkel für vollständig beleuchtete photosensitive Fläche > 90°
• Hoher quantenwirkungsgrad, optimiert für YAG-Wellenlängen
• Schnelle Zeitantwort für gepulste Laser (typ. Anstiegs-/Abfallzeit ~3 ns)
• Große aktive Fläche (1,77 mm²) für einfaches Alignment
• Hermetisch versiegeltes, flaches TO-8-Gehäuse für zuverlässige Montage

Technische Daten

• Durchbruchspannungsbereich (V): 350 bis 485
• Typische Durchbruchspannung (V): 425
• Typische Verstärkung (M): 100
• Typischer Temperaturkoeffizient für konstante Verstärkung (V/°C): 2,4
• Minimale Responsivität bei 1060 nm (A/W): 12
• Typische Responsivität bei 1060 nm (A/W): 15
• Typische Gesamtdunkelstrom (nA): 100
• Maximaler Gesamtdunkelstrom (nA): 200
• Typischer Rauschstrom pro Element (pA/√Hz): 1,0
• Maximaler Rauschstrom pro Element (pA/√Hz): 1,5
• Typische Gesamtkapazität aller Quadranten (pF): 3
• Maximale Gesamtkapazität aller Quadranten (pF): 5
• Maximaler Serienwiderstand (Ω): 15
• Typische Anstiegs- und Abfallzeit (ns): 3
• Lagertemperatur (°C): -60 bis 120
• Betriebstemperatur (°C): -40 bis 60
