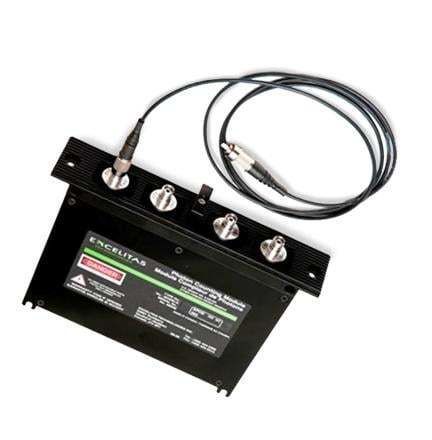

Optischer photonenzähler SPCM-AQ4C

hochempfindlich

Übersicht
Das SPCM-AQ4C ist ein Vierkanal-Photonenzählmodul zur Einzelfotonendetektion im Wellenlängenbereich 400–1060 nm. Jeder Kanal arbeitet unabhängig und liefert TTL-Impulse für erkannte Photonen.

Hauptmerkmale und Funktionsbeschreibung
Das Modul enthält vier SLiK-Silizium-Avalanche-Photodioden mit kreisförmiger aktiver Fläche von 180 μm Durchmesser und einer Spitzen-Photonendetektionseffizienz >60% bei 650 nm. Jede APD ist thermoelektrisch gekühlt und temperaturgeregelt, um stabile Leistung sicherzustellen. Die Hochgeschwindigkeits-Elektronik ermöglicht Spitzenzählraten >4M counts/s bei kurzen Bursts auf allen Kanälen und eine kontinuierliche Zählrate von 1,5M counts/s, mit einer Totzeit von 50 ns zwischen Impulsen. Die Ausgänge sind Standard-TTL-Impulse (4,5 V high in 50 Ω, 25 ns Breite) am Kartenrand/Steckverbinder zugänglich. FC-Faserstecker sind an jedem Detektor montiert und ausgerichtet. Das Modul ist eigenständig mit integrierter APD-Elektronik und RoHS-konform.

Anwendungen / Einsatz

• Einzelfotonendetektion im sichtbaren bis nahen Infrarot (400–1060 nm)
• Mehrkanal-Photonenzählung in kompakten, integrierten Gehäusen (vier unabhängige Kanäle)
• Messaufgaben, die temperaturstabilisierte APDs und hohe Spitzenzählraten erfordern

Eigenschaften / technische Daten

• Wellenlängenbereich: 400 nm bis 1060 nm
• Detektortyp: Silizium-Avalanche-Photodiode (SLiK)
• Aktive Fläche: 180 μm Durchmesser (kreisförmig)
• Spitzen-Photonendetektionseffizienz bei 650 nm: 60% typisch
• Afterpulsing-Wahrscheinlichkeit: 0,5%
• Gated-Eingang: unterstützt
• Ausgang: TTL-Impulse (4,5 V high in 50 Ω, 25 ns Breite)
• Spitzenzählrate: >4M counts/s für kurze Burst (alle vier Kanäle)
• Kontinuierliche Zählrate: 1,5M counts/s
• Totzeit zwischen Impulsen: 50 ns
• Stromversorgung: +2 V, +5 V, +30 V
• FC-Faserstecker montiert und auf jedem Detektor ausgerichtet
• Vier Kanäle in einem Gehäuse integriert
• Eigenständiges APD-Modul mit integrierter Elektronik
• Alle Ein- und Ausgangssignale am Kartenstecker verfügbar
• Thermoelektrische Kühlung und Temperaturregelung für jede Photodiode
• RoHS-konform
