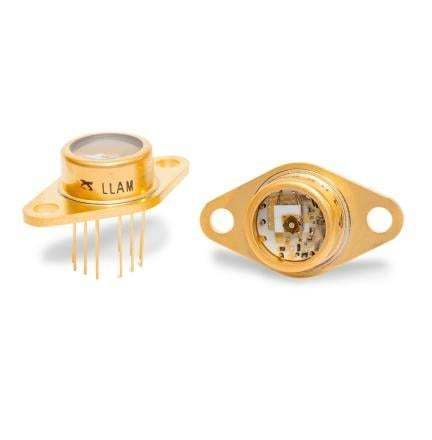

Lawinenfotodioden-Modul (APD) LLAM-900-R5BH

Produktübersicht
Der LLAM-900-R5BH ist ein schneller, niederlicht-analog arbeitender Silizium-Avalanche-Photodiode-(APD)-Empfänger mit einem aktiven Durchmesser von 0,5 mm in einem hermetisch dicht verschlossenen Gehäuse. Er integriert einen thermoelektrischen Kühler und einen Vorverstärker und bietet eine Bandbreite von 200 MHz für präzise analoge Signalerfassung in anspruchsvollen optischen Systemen.

LLAM Serie
Die LLAM Serie kombiniert einen APD-Chip, einen thermoelektrischen (TE) Kühler und einen Vorverstärker in einem hermetisch verschlossenen, modifizierten 12-poligen TO-66-Flanschgehäuse mit verbesserter Wärmeableitung. Vollständig RoHS-konform, behalten die Module dank des TE-Kühlers eine stabile Empfindlichkeit und reduziertes Rauschen im Bereich 5°C bis 40°C Umgebung bei.

Integrierter APD
Der LLAM-900-R5BH enthält den Excelitas C30902EH APD.

Anwendungen

• Laser-Entfernungsmessung
• Zielerkennung
• Verteilte Temperaturmessung (DTS)
• Konfokale Mikroskopie
• Analytische Instrumentierung
• Hochgeschwindigkeits-Freiraum-Optische Kommunikation

Spezifikationen (Tabelleneinträge)
35 — 55 fW/√Hz bei 830 nm
40 — 65 fW/√Hz bei 900 nm

Merkmale / Technische Spezifikationen

• Modell: LLAM-900-R5BH
• Aktiver Durchmesser: 0,5 mm
• Detektortyp: Silizium-APD (enthält C30902EH)
• Gehäuse: Hermetisch verschlossen, modifizierter 12-poliger TO-66-Flansch
• Thermoelektrischer (TE) Kühler enthalten
• Bandbreite: 200 MHz
• RoHS-konform
• Ausgelegt für die Erfassung schneller, schwach beleuchteter analoger Signale
• TE-Kühler reduziert Rauschen und stabilisiert die Empfindlichkeit von 5°C bis 40°C Umgebung
• Zusätzliche Wärmeableitung über das TO-66-Flanschgehäuse
• Gemessen: 35 — 55 fW/√Hz bei 830 nm; 40 — 65 fW/√Hz bei 900 nm
