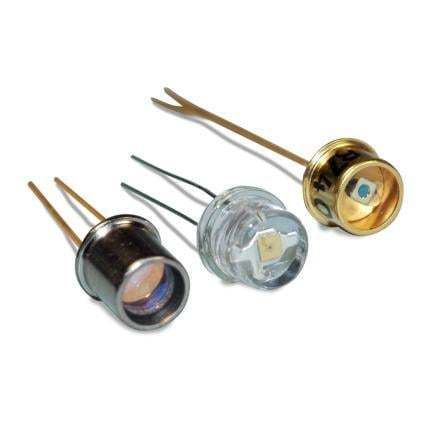

Lawinenfotodioden-Modul (APD) C30724EH-2

Produktbeschreibung
Die Silizium-Avalanche-Photodiode C30724EH-2 (Si APD) verfügt über einen integrierten schmalbandigen 905-nm-Filter im metallischen TO-18-Gehäuse. Entwickelt für Volumenanwendungen der 905-nm-Laserentfernungsmessung, bietet sie einen photosensitiven Durchmesser von 0,5 mm, einen niedrigen Temperaturkoeffizienten und lässt sich ohne Temperaturkompensation bei fester Vorspannung betreiben.

Hauptmerkmale

• Si APD mit integriertem 905-nm-Schmalbandfilter im metallischen TO-18-Gehäuse
• 5 ns Anstiegs- und Abfallzeit ohne Nachlauf
• Arbeitet bei geringem Verstärkungsfaktor
• Keine Temperaturkompensation erforderlich

Anwendungen

• Laser-Entfernungsmessung
• Laser-Distanzmesser
• Verkehrs-Geschwindigkeitsmessung (Radar)

Spezifikationen

• Aktive Fläche: 0,2 mm^2
• Aktiver / photosensitiver Durchmesser: 0,5 mm
• Durchbruchspannung: 350 V
• Kapazität: 1 pF
• Gesamtdunkelstrom (Bulk + Oberfläche): 20 nA
• Verstärkung: >12, 15, <18
• Rauschstrom: 0,1 pA/√Hz
• Gehäuse: TO-18 (metal TO-can)
• Wellenlänge maximale Empfindlichkeit: 920 nm
• Responsivität: 8,5 A/W bei 920 nm
• Anstiegs-/Abfallzeit: 5 ns
• Betriebsspannungsbereich (Vop): 150-200 V
• Filter: Integrierter 905-nm-Schmalbandfilter
