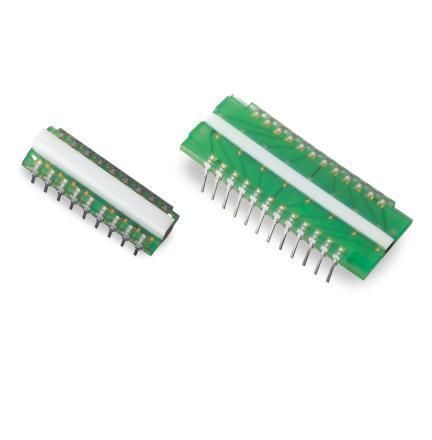

Fotodioden Array / PIN VTA2516H-H-NC-00-0

Produktübersicht
Der VTA2516H-H-NC-00-0 ist ein Silizium-Photodioden-Array (Si PDA) zur Röntgendetektion mit 16 Einzelkanälen und einem Rastermaß von 2,5 mm. Er ist optional mit Szintillatorkristallen für Hochenergie-Anwendungen erhältlich und lässt sich in Dual-Energy-Architekturen zusammen mit den VTA2516H-L-Serien für Niederenergie-Detektion integrieren.

Detaillierte Beschreibung
Die VTA2516H-Serie umfasst hochauflösende 16-Kanal-Photodioden-Arrays, bei denen einzelne Photodioden auf einer FR-4-Leiterplatte (PCB) montiert sind. Der serienmäßige Abstand Sensor-zu-Sensor beträgt 2,5 mm; andere Rastermaße sind als Standard- oder Sonderausführung verfügbar. Ein gespritztes, röntgenstrahlenbeständiges, transparentes Vergussmaterial schützt die aktive Fläche und die Elektronik. Szintillatormaterialien können optional über den aktiven Bereichen montiert werden, um einfallende Röntgenstrahlen in sichtbare Photonen umzuwandeln.

Hauptmerkmale

• Photodioden mit extrem niedrigem Dunkelstrom
• Hoher Signal-zu-Rausch-Abstand
• Optionale Szintillatorkristalle zur Umwandlung von Röntgenstrahlen in sichtbares Licht
• 16 Kanäle bei 2,5 mm Rastermaß
• Kompatibel mit Mono- und Dual-Energy-Röntgensystemen

Anwendungen
Entwickelt für Röntgendetektion und Bildgebungssysteme, einschließlich der Integration in Dual-Energy-Architekturen, bei denen die Kombination mit VTA2516H-L-Arrays eine ergänzende Nieder-/Hochenergie-Detektion ermöglicht.

Technische Daten

• Serie: VTA2516H Series
• Modell: VTA2516H-H-NC-00-0
• Detektortyp: Si Photodioden-Array (PDA)
• Anzahl der Elemente: 16 Einzel-Photodioden
• Rastermaß (Sensor-zu-Sensor): 2,5 mm
• Montage: Elemente auf FR-4-Leiterplatte (PCB) montiert
• Vergussmaterial: gespritzt, röntgenstrahlenbeständig, transparent
• Szintillator: optional, über der aktiven Photodiodenfläche montiert
• Entwickelt für: Röntgendetektion; mit Szintillatoren für Hochenergie-Detektion in Dual-Energy-Systemen erhältlich
• Kompatibilität: kombinierbar mit VTA2516H-L Series für Niederenergie-Detektion
• Leistungsangaben: extrem niedriger Dunkelstrom, hoher Signal-zu-Rausch-Abstand
