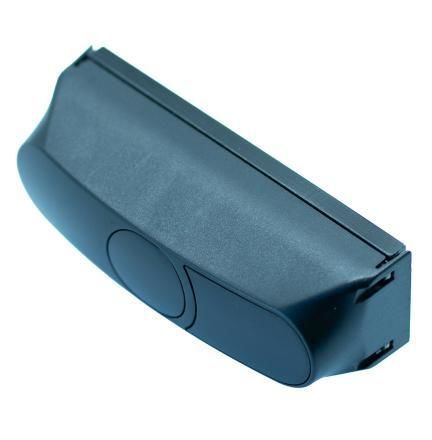

TOF-Sensor XTOF-M-101

Produktübersicht
Der XTOF-M-101 ist ein miniaturisiertes 3D-Time-of-Flight-(ToF)-Sensormodul, das den ToF-Chip XTOF-100-A und eine integrierte LED zur Szenenbeleuchtung enthält. Für kompakte industrielle Anwendungen entwickelt, liefert es kalibrierte Tiefendaten in Echtzeit bei kleinem Formfaktor.

Tiefenbildgebung
Auf präzise 3D-Tiefenkarten kalibriert, erfasst und verarbeitet der XTOF-M-101 mehr als 10 HDR-Tiefenbilder pro Sekunde in voller Auflösung und unterstützt bis zu 50 ToF-Messungen pro Sekunde für hohe zeitliche Auflösung.

Spezifikationen

• Maximale Betriebsreichweite: 15 m
• Auflösung: 160 × 60 ToF-Pixel (9600 Pixel)
• Sichtfeld: 50° horizontal, 19° vertikal
• Messrate: bis zu 50 ToF-Messungen/s

Funktionen

• Niedriger Energieverbrauch, geeignet für Embedded-Systeme
• Umgebungslichttoleranz bis 100 kLux
• Kalibriert und kompensiert für präzise Tiefenausgabe
• Hochgeschwindigkeits-UART-Seriellschnittstelle, 10 Mbit/s

Anwendungen

• Industrielle Automatisierung und Qualitätskontrolle
• Robotik und autonome Navigation
• Sicherheits- und Überwachungssysteme
• Landwirtschaftliche Überwachungssysteme

Technische Daten

• Maximale Betriebsreichweite: 15 m
• ToF-Auflösung: 160 × 60 (9600 ToF-Pixel)
• Sichtfeld: 50° H × 19° V
• Messrate: bis zu 50 ToF-Messungen/s
• HDR-Tiefenbildgebung: >10 HDR-Tiefenbilder/s (volle Auflösung)
• Beleuchtung: integrierte LED
• Schnittstelle: UART seriell, 10 Mbit/s
• Umgebungslichttoleranz: bis zu 100 kLux
• Kalibrierung: kalibriert und kompensiert
• Stromversorgung: niedriger Verbrauch
