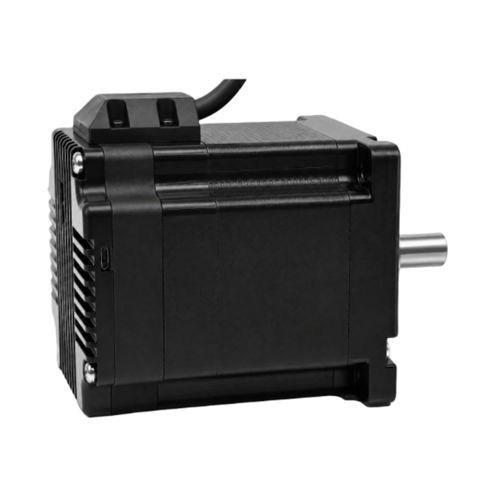

Schrittmotor 86BH181RS125IM18 V70 VHochdrehmoment
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Schritt
- Spannung
- 18 V, 70 V
- Weitere Eigenschaften
- Hochdrehmoment, RS-485, mit integriertem Encoder, mit integrierter Steuerung, servogesteuert
- Intensität
Min: 0,2 A
Max: 6 A
- Drehmoment
12 Nm
(8,850746 ft.lb)- Durchmesser
14 mm
(0,55 in)- Betriebstemperatur
Min: 0 °C
(32 °F)Max: 40 °C
(104 °F)
Beschreibung
Produktübersicht
Der 86BH181RS125IM ist der drehmomentstärkste 86 mm RS485 integrierte Schrittmotor-Servo in der gelieferten Gruppe. Sein maximaler Ausgangsdrehmoment von 12 N·m, die batterielose Multi-Turn-Rückführung und die integrale Bauweise eignen sich für anspruchsvolle Transfer-, Roboterarm- und Industrieautomationsachsen, bei denen Positionswiederherstellung und vereinfachte Verkabelung wichtig sind.
Wichtigste Merkmale
Kurzdaten
Rahmengröße: 86 mm
Gehäuselänge: 180,6 mm
Max. Ausgangsdrehmoment: 12 N·m
Eingangsspannung: 18–70 VAC
Kommunikation: RS485
Encoder-Rückmeldung: 4096 Linien (16.384 Counts)
Übersicht integriertes Servo (Parameter)
Modell-Nr.: 86BH181RS125IM
Rahmengröße: 86 mm (NEMA 34)
Integrierte Gehäuselänge: 180,6 mm
L-Größe: 156,1 mm
Wellen-Ø: 14 mm
Eingangsspannungsbereich: 18–70 VAC
Maximales Ausgangsdrehmoment: 12 N·m
Elektrik, Rückmeldung & Konfiguration (Parameter)
Strom-Einstellung: 0,2–3,2 A softwareseitig einstellbar; werkseitig abgestimmter Motor: 6,0 A
Encoder-Rückmeldung: 4096 Linien (16.384 Counts)
Phasenwiderstand: 0,79 Ω ±20%
Phaseninduktivität: 8,2 mH ±20%
Rotorträgheit: ca. 5400 g·cm²
Gewicht: ca. 5,5 kg
Microstep-Einstellung: vom Host konfigurierbar; positive ganze Zahl >200; Werkseinstellung 4000
Adress-Einstellung: Werkseinstellung 1; Startadresse per Host-Software verstellbar
Multi-Turn-Rückführung: 1.599-Umdrehungs, batterielose Multi-Turn-Rückführung; fester Bereich -100 bis +1499 Umdrehungen
Schutzfunktionen: Überspannung, Unterspannung, Überstrom, Wicklungsunterbrechung, Positionsabweichung
Nichtflüchtiger Speicher: Konfigurationsparameter in interner MCU-FLASH gespeichert
Betriebstemperatur: 0°C bis +40°C
Betriebsfeuchte: 20% RF bis 90% RF
Eigenschaften / Technische Daten
Der 86BH181RS125IM ist der drehmomentstärkste 86 mm RS485 integrierte Schrittmotor-Servo in der gelieferten Gruppe. Sein maximaler Ausgangsdrehmoment von 12 N·m, die batterielose Multi-Turn-Rückführung und die integrale Bauweise eignen sich für anspruchsvolle Transfer-, Roboterarm- und Industrieautomationsachsen, bei denen Positionswiederherstellung und vereinfachte Verkabelung wichtig sind.
Wichtigste Merkmale
- Maximales Ausgangsdrehmoment: 12 N·m
- RS485-Kommunikation
- Batterielose Multi-Turn-Rückführung: -100 bis +1499 Umdrehungen (1.599-Umdrehungs-Bereich)
- 18–70 VAC Eingang und integrierte Antrieb/Encoder-Architektur
Kurzdaten
Rahmengröße: 86 mm
Gehäuselänge: 180,6 mm
Max. Ausgangsdrehmoment: 12 N·m
Eingangsspannung: 18–70 VAC
Kommunikation: RS485
Encoder-Rückmeldung: 4096 Linien (16.384 Counts)
Übersicht integriertes Servo (Parameter)
Modell-Nr.: 86BH181RS125IM
Rahmengröße: 86 mm (NEMA 34)
Integrierte Gehäuselänge: 180,6 mm
L-Größe: 156,1 mm
Wellen-Ø: 14 mm
Eingangsspannungsbereich: 18–70 VAC
Maximales Ausgangsdrehmoment: 12 N·m
Elektrik, Rückmeldung & Konfiguration (Parameter)
Strom-Einstellung: 0,2–3,2 A softwareseitig einstellbar; werkseitig abgestimmter Motor: 6,0 A
Encoder-Rückmeldung: 4096 Linien (16.384 Counts)
Phasenwiderstand: 0,79 Ω ±20%
Phaseninduktivität: 8,2 mH ±20%
Rotorträgheit: ca. 5400 g·cm²
Gewicht: ca. 5,5 kg
Microstep-Einstellung: vom Host konfigurierbar; positive ganze Zahl >200; Werkseinstellung 4000
Adress-Einstellung: Werkseinstellung 1; Startadresse per Host-Software verstellbar
Multi-Turn-Rückführung: 1.599-Umdrehungs, batterielose Multi-Turn-Rückführung; fester Bereich -100 bis +1499 Umdrehungen
Schutzfunktionen: Überspannung, Unterspannung, Überstrom, Wicklungsunterbrechung, Positionsabweichung
Nichtflüchtiger Speicher: Konfigurationsparameter in interner MCU-FLASH gespeichert
Betriebstemperatur: 0°C bis +40°C
Betriebsfeuchte: 20% RF bis 90% RF
Eigenschaften / Technische Daten
- Modell: 86BH181RS125IM
- Marke: NEOTON MOTOR
- Rahmengröße: 86 mm (NEMA 34)
- Integrierte Gehäuselänge: 180,6 mm
- L-Größe: 156,1 mm
- Wellen-Ø: 14 mm
- Max. Ausgangsdrehmoment: 12 N·m
- Eingangsspannungsbereich: 18–70 VAC
- Kommunikationsschnittstelle: RS485
- Encoder-Rückmeldung: 4096 Linien (16.384 Counts)
- Multi-Turn-Rückführung: batterielos, fester Bereich -100 bis +1499 Umdrehungen (1.599 Umdrehungen)
- Phasenwiderstand: 0,79 Ω ±20%
- Phaseninduktivität: 8,2 mH ±20%
- Rotorträgheit: ca. 5400 g·cm²
- Gewicht: ca. 5,5 kg
- Strom-Einstellung: 0,2–3,2 A softwareseitig einstellbar; werkseitig abgestimmter Motor: 6,0 A
- Microstep-Einstellung: host-konfigurierbar; positive ganze Zahl >200; Standard 4000
- Adress-Einstellung: Werkseinstellung 1; per Host-Software verstellbar
- Schutzfunktionen: Überspannung, Unterspannung, Überstrom, Wicklungsunterbrechung, Positionsabweichung
- Nichtflüchtiger Speicher: Parameter in interner MCU-FLASH gespeichert
- Betriebstemperatur: 0°C bis +40°C
- Betriebsfeuchte: 20% bis 90% RF
